Tu je nekaj odlomkov naših projektov…,

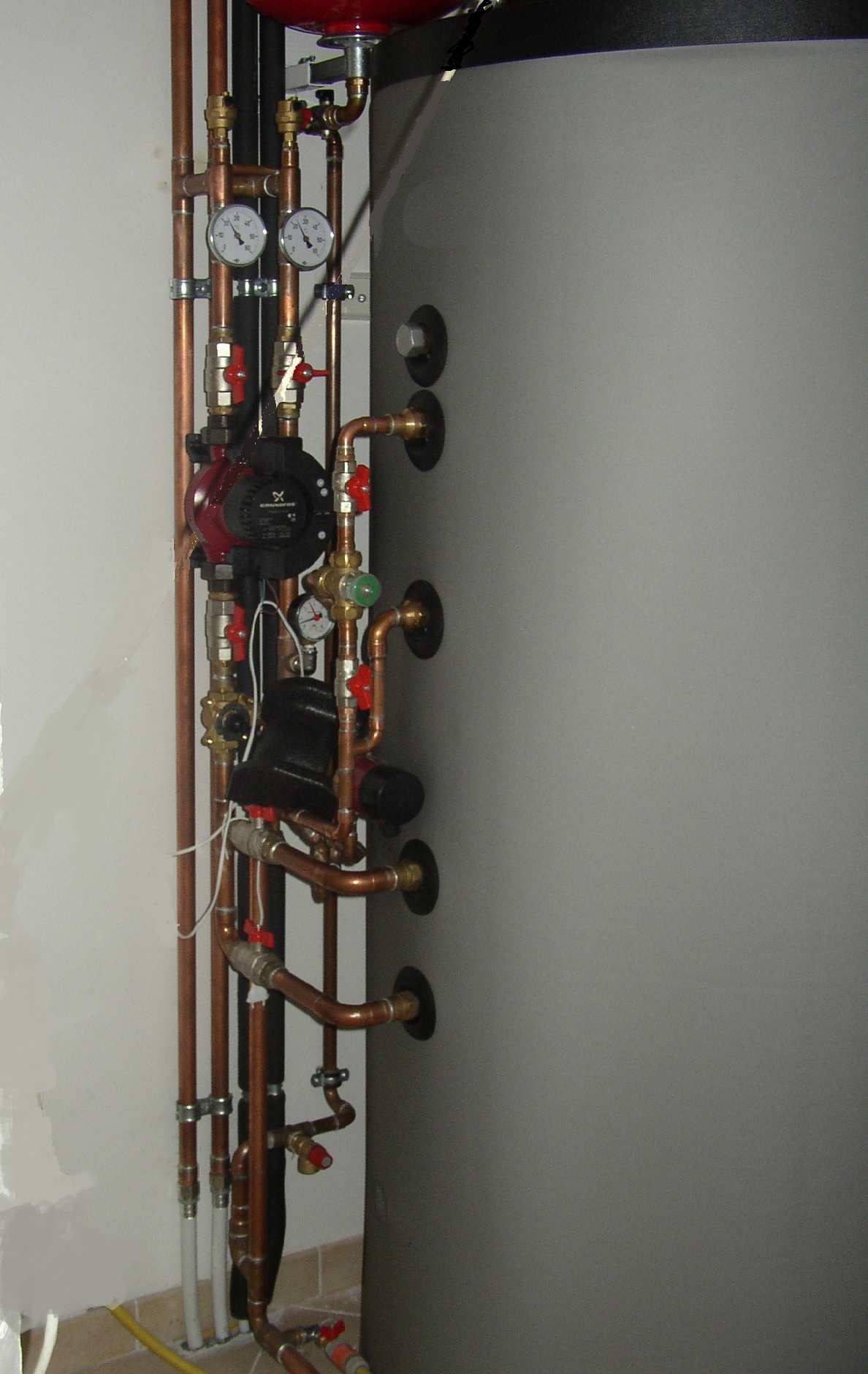

Toplotna črpalka VODA – VODA  10kW,  (leto izdelave 2006), lokacija Arclin, 140  m2 ogrevalne površine. Zalogovnik s 500 l litri ogrevalne vode in s potopljenim grelnikom sanitarne vode 150l.

Toplotna črpalka – sistem z zelo dobrim izkoristkom z edinstveno direktno kondenzacijo v zalogovnik . Gretje sanitarne vode na 65 stopinj pozimi vzame zanemarljivo malo dodatne energije, prav tako se ogrevajo kopalniški radiatorji na 50 stopinj brez dvigovanja kondenzacije na višji temperaturni nivo. Sistem ima  direktni in mešalni ogrevalni okrog, sistem za kroženje sanitarne vode ter  podporo ogrevanju objekta in sanitarne vode s sončnimi kolektorji. Poleg tega pa je sistem odprt za nadgradnje tudi s kakšnim drugim virom ogrevanja, kot je primer toplovodni kamin.

Pri načrtovanju kotlovnice se je upoštevalo dejstvo, da je bilo v kotlovnici zelo malo prostora zato smo bili prisiljeni kotlovnico zgraditi na manj kot dveh m2.

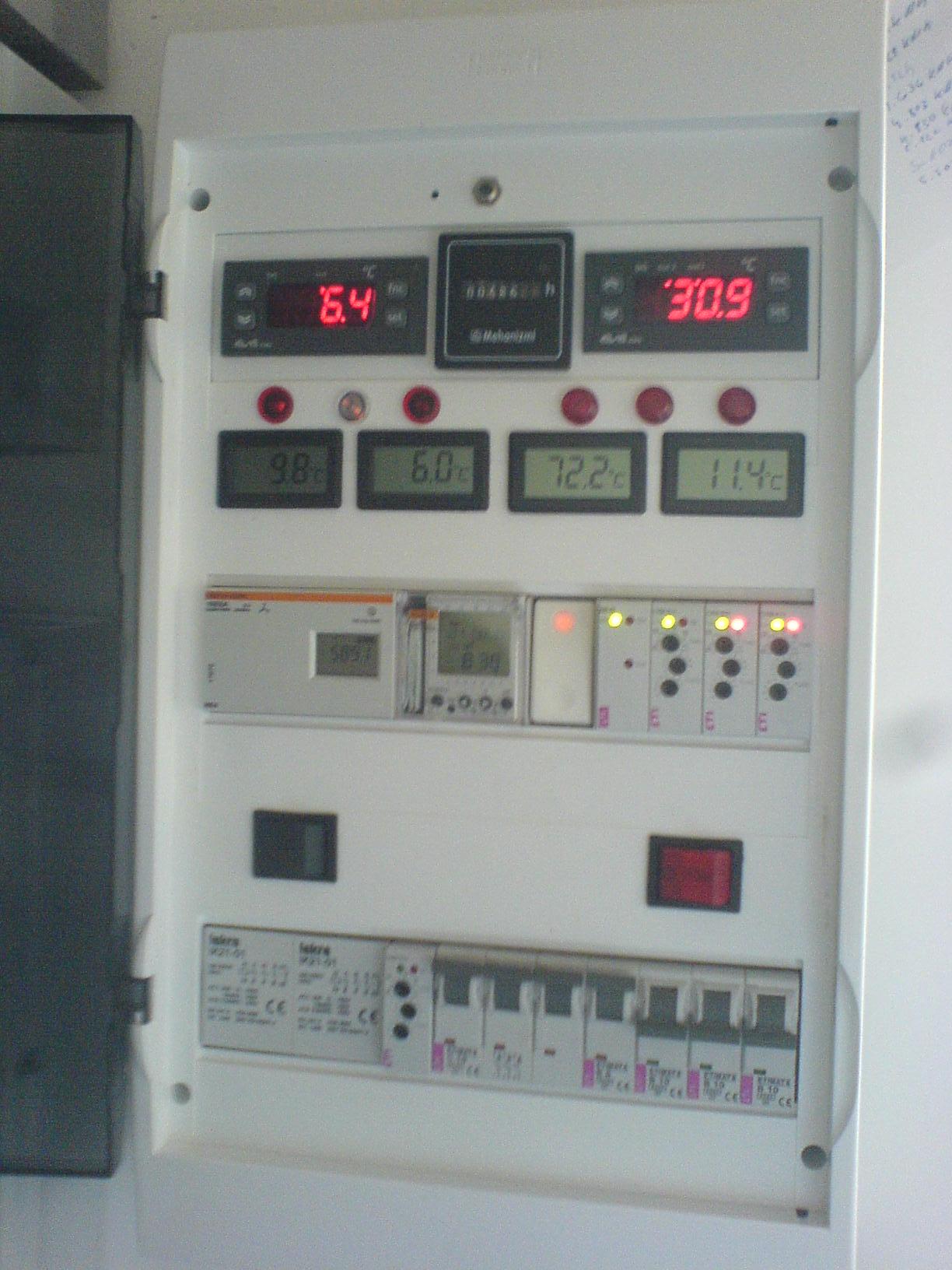

Tč voda - voda                                                             Integrirana kotlovnic





DSC_0527



-Toplotna Črpalka  zrak – voda (lokacija Frankolovo leto izdelave 2013) ogrevalni sistem, sistem za hlajenje poleti, zalogovnik in grelnik sanitarne vode s  kroženjem sanitarne vode za večji komfort in ekonomičnost pri porabi pitne vode. V objektu smo posebej zgradili tudi sistem za rabo deževnice in posebej cevne povezave do  WC kotličkov in mest za pranje.

Kotlovnica

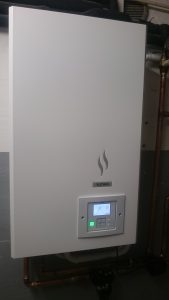

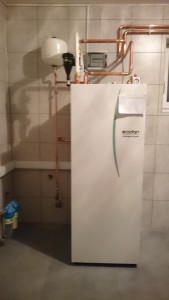

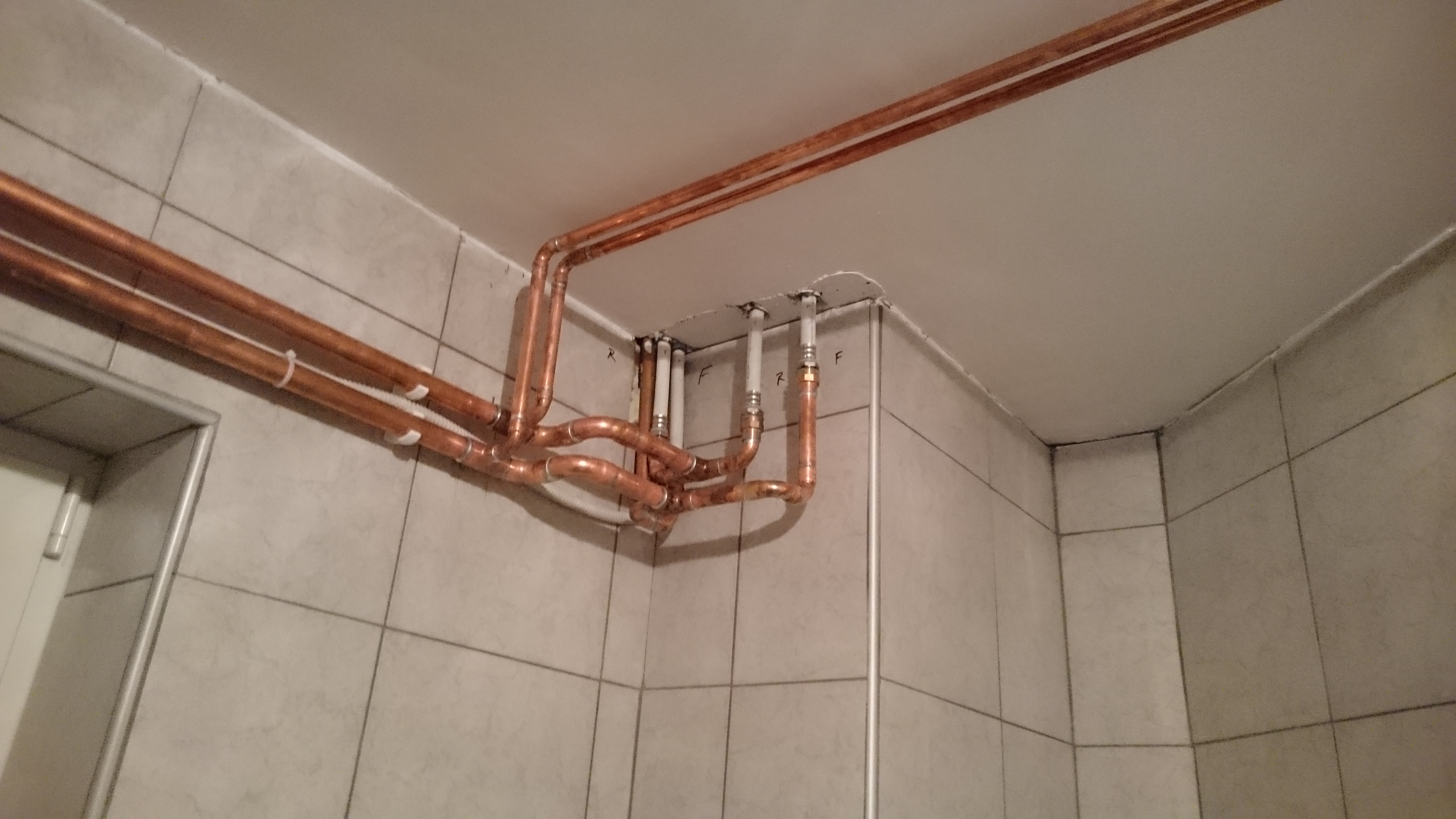

– Kompaktna toplotna črpalka ZRAK voda MISTUBISHI ELECTRIC ZUBADAN (izdelano leta 2014 lokacija Vinska gora 200 m2 ogrevanje  kombinacija ) z  integriranim grelnikom sanitarne vode.



DSC_0109_1                                                    DSC_0106_1

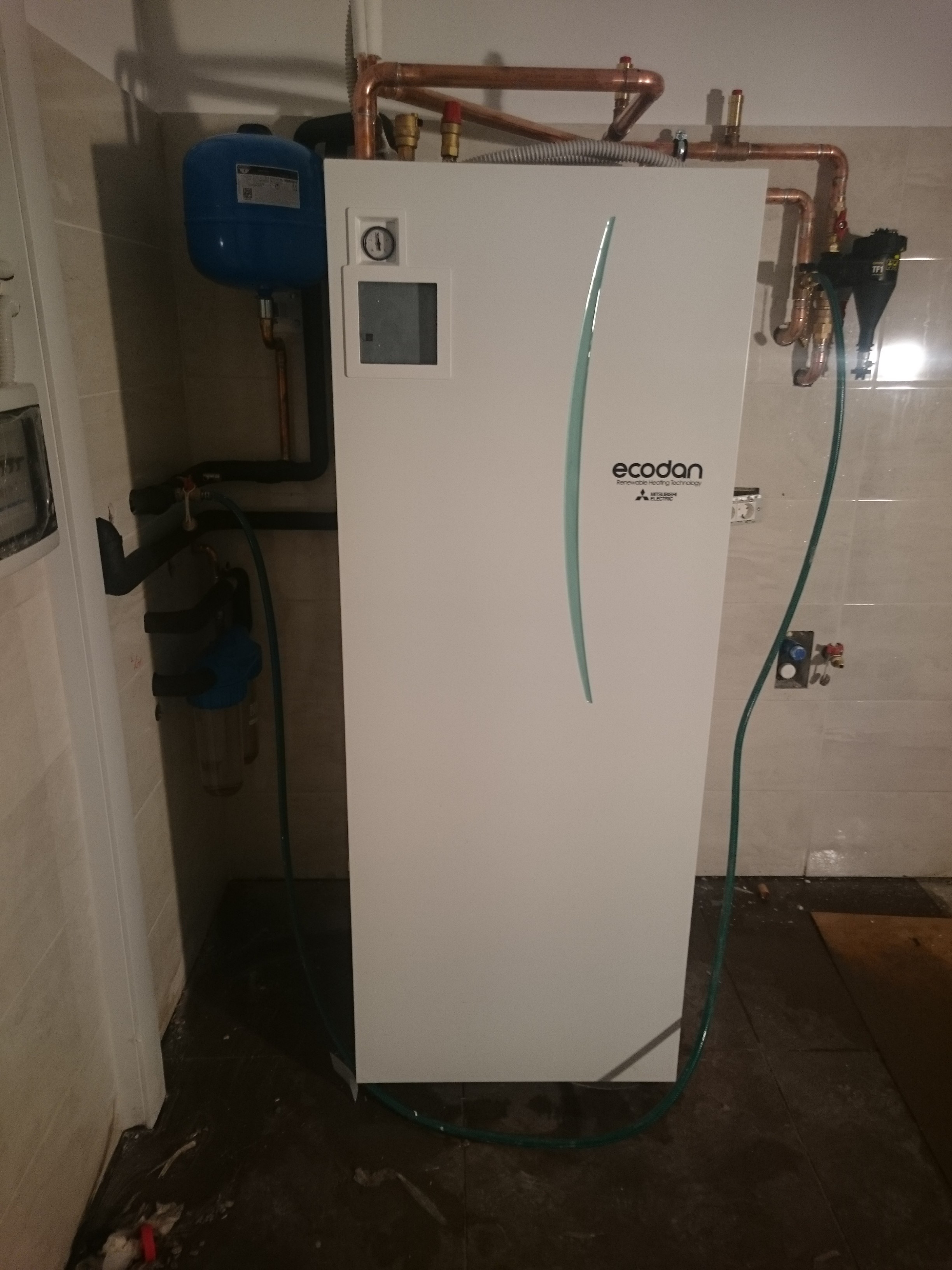

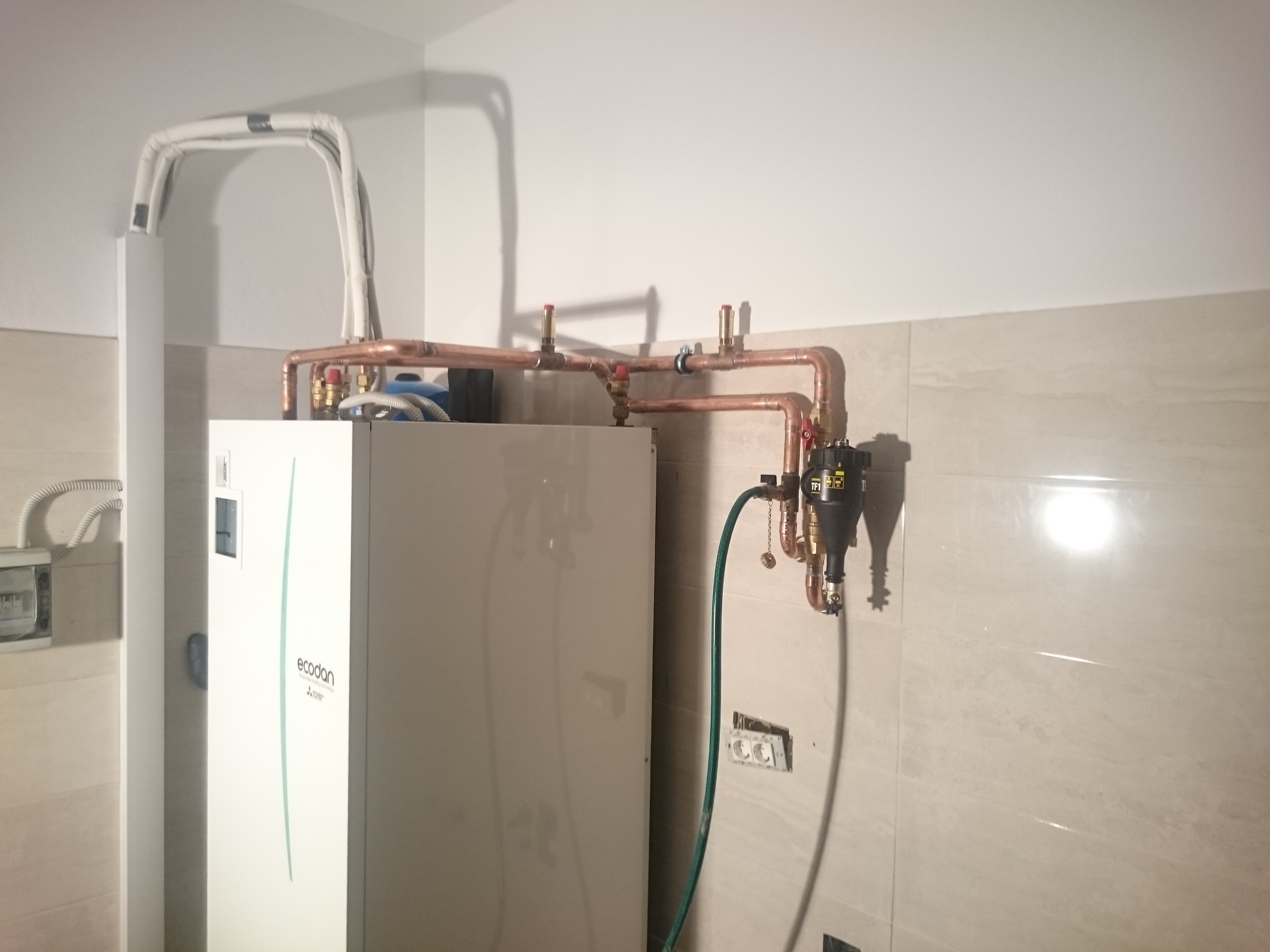

– Kompaktna toplotna črpalka ZRAK voda MITSUBISHI ELECTRIC ECODAN (izdelano oktobra 2015 lokacija Polzela cca  160 m2 talnega  ogrevanja) z  integriranim grelnikom sanitarne vode.

DSC_0344                                      DSC_0354

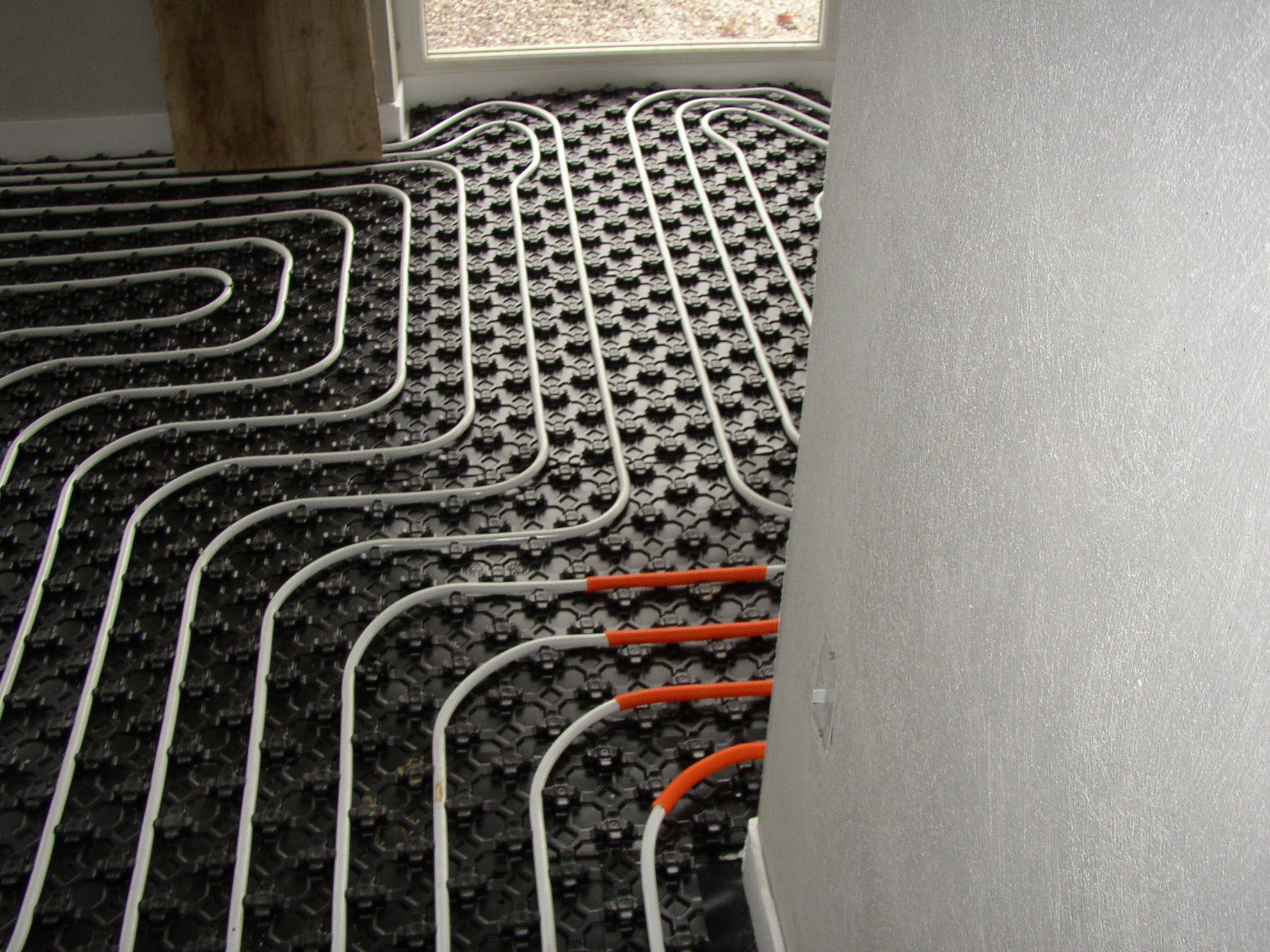

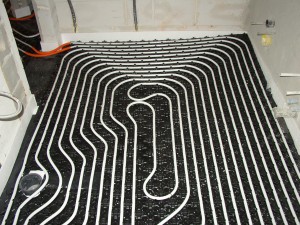

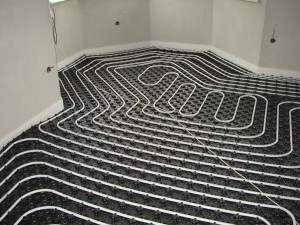

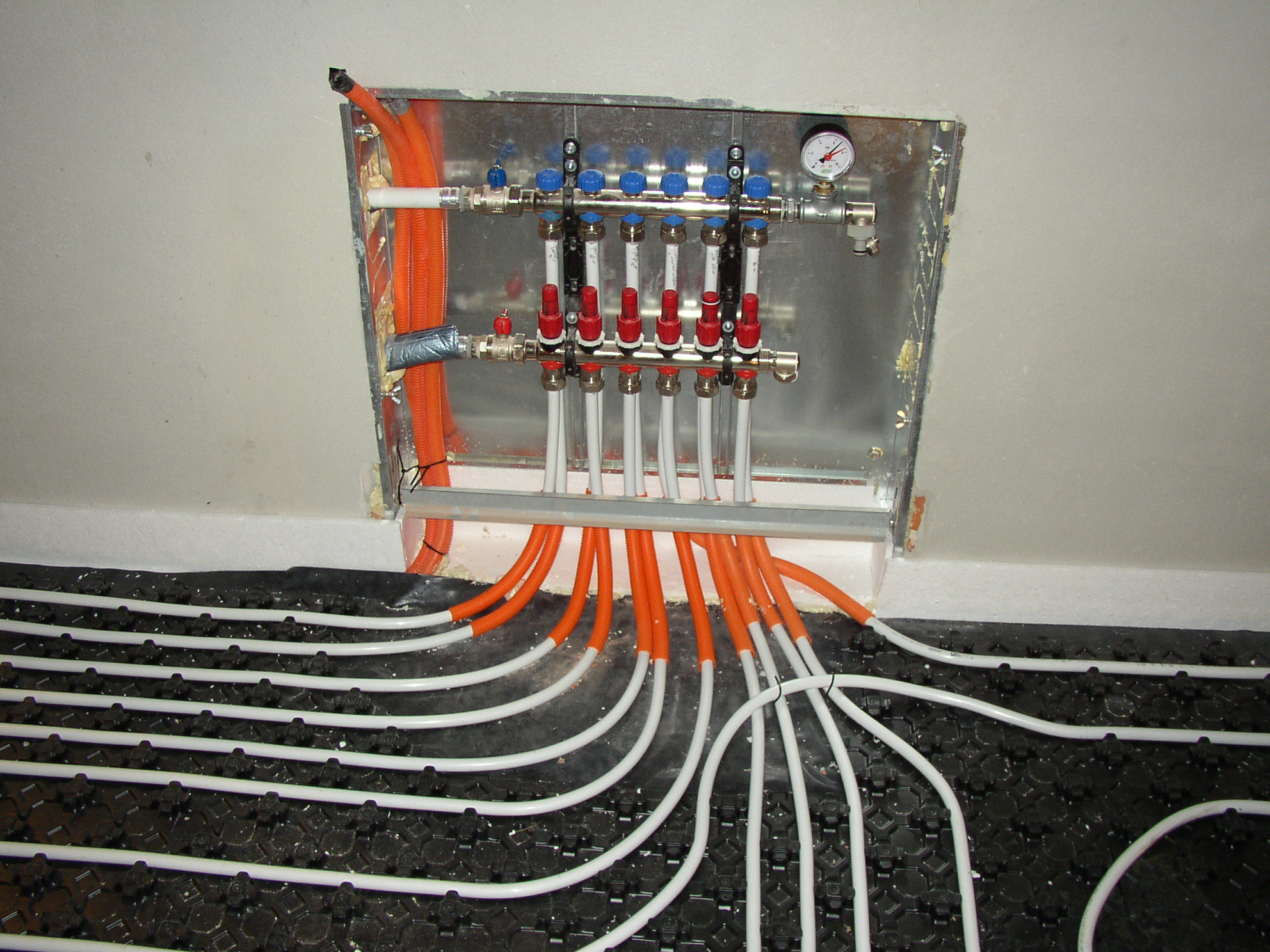

Talno gretje položeno na 14 cm stiropora višje trdnosti in izolativnosti. Talno gretje se je izvedlo na sistemske plošče, ki omogočajo dobro zalitost cevi, dobro vodenje cevi in zagotavljajo zanesljivo pravilno globino vgradnje cevi talnega gretja.  Omarice z dovodi spodaj omogočajo kvalitetno odzračevanje sistema.  Še posebej pomembna je pravilna izvedba talnega gretja, kadar imamo toplotne črpalke, ki zahtevajo nizke temperature dovoda v sistem  in majhne vložene energije za pogon črpalk.

OLYMPUS DIGITAL CAMERA                             OLYMPUS DIGITAL CAMERA



OLYMPUS DIGITAL CAMERA                                  OLYMPUS DIGITAL CAMERA

Na diletacijskih mestih in prehodih je potrebno cevi voditi skozi zaščitne cevi.





-Energetska sanacija kotlovnice z dograditvijo zalogovnika ogrevalne vode in  toplotne črpalke. ZRAK – VODA šwedskega proizvajlaca THERMIA ATEC. (lokacija Novo Mesto izdelano leta 2015) v osnovi je bila kombinirana peč

DSC_0292                                                        DSC_0275

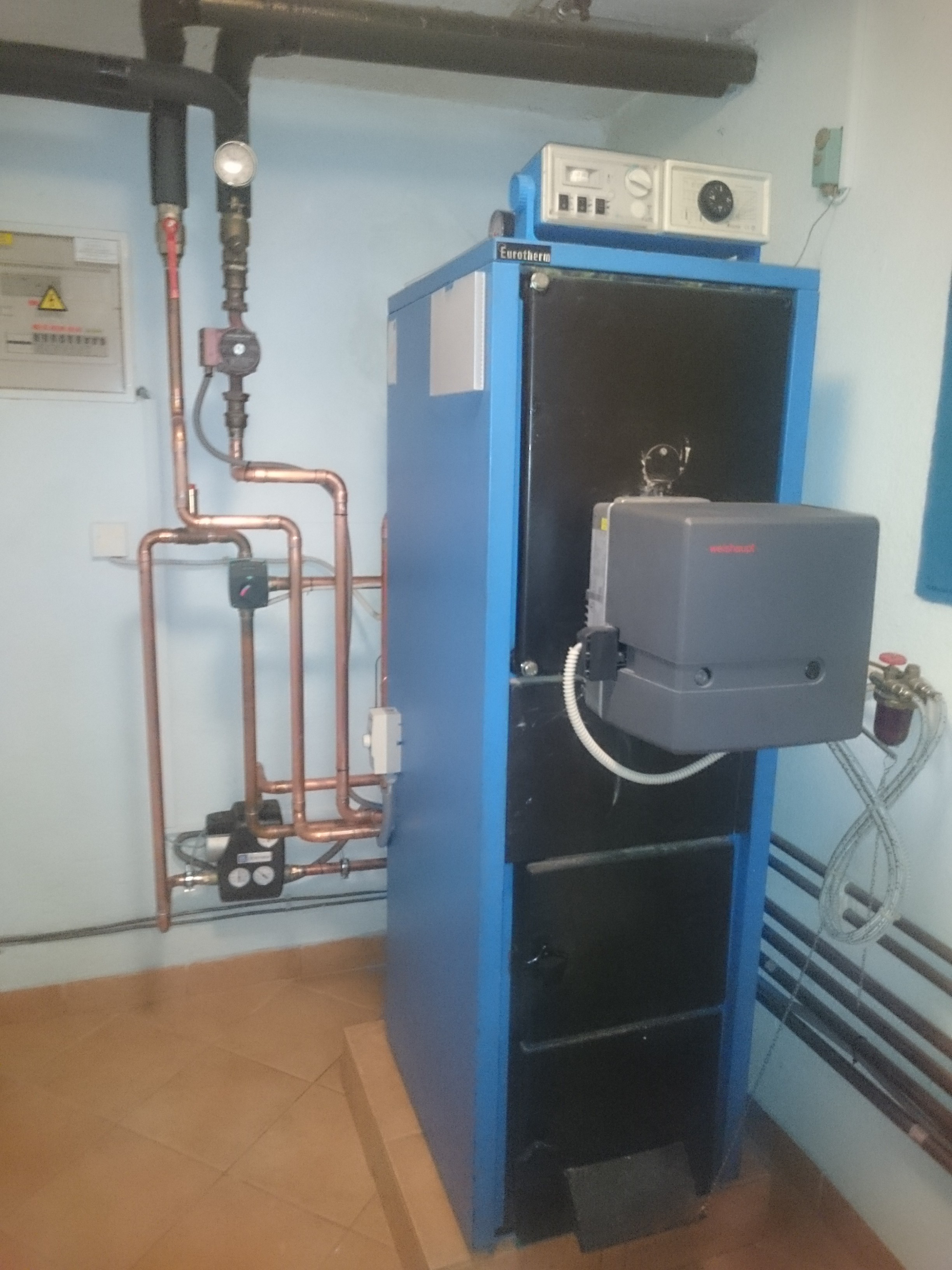

na trdo gorivo 35kw  in in kurilno olje. (slika desno) Cilj je bil zmanjšati stroške ogrevanje in ohraniti komfort. Zato smo se odločili prigraditi zalogovnik s katerim omogočamo daljše časa mirovanja kotla na polena in boljši izkoristek. Poleg tega pa se sistem avtomatsko preklopi na ogrevanje s toplotno črpalko ko ni v zalogovniku več dovolj toplote. Prav tako smo ohranili tudi sistem za ogrevanje na kurilno olje, kot rezervni vir ogrevanja.

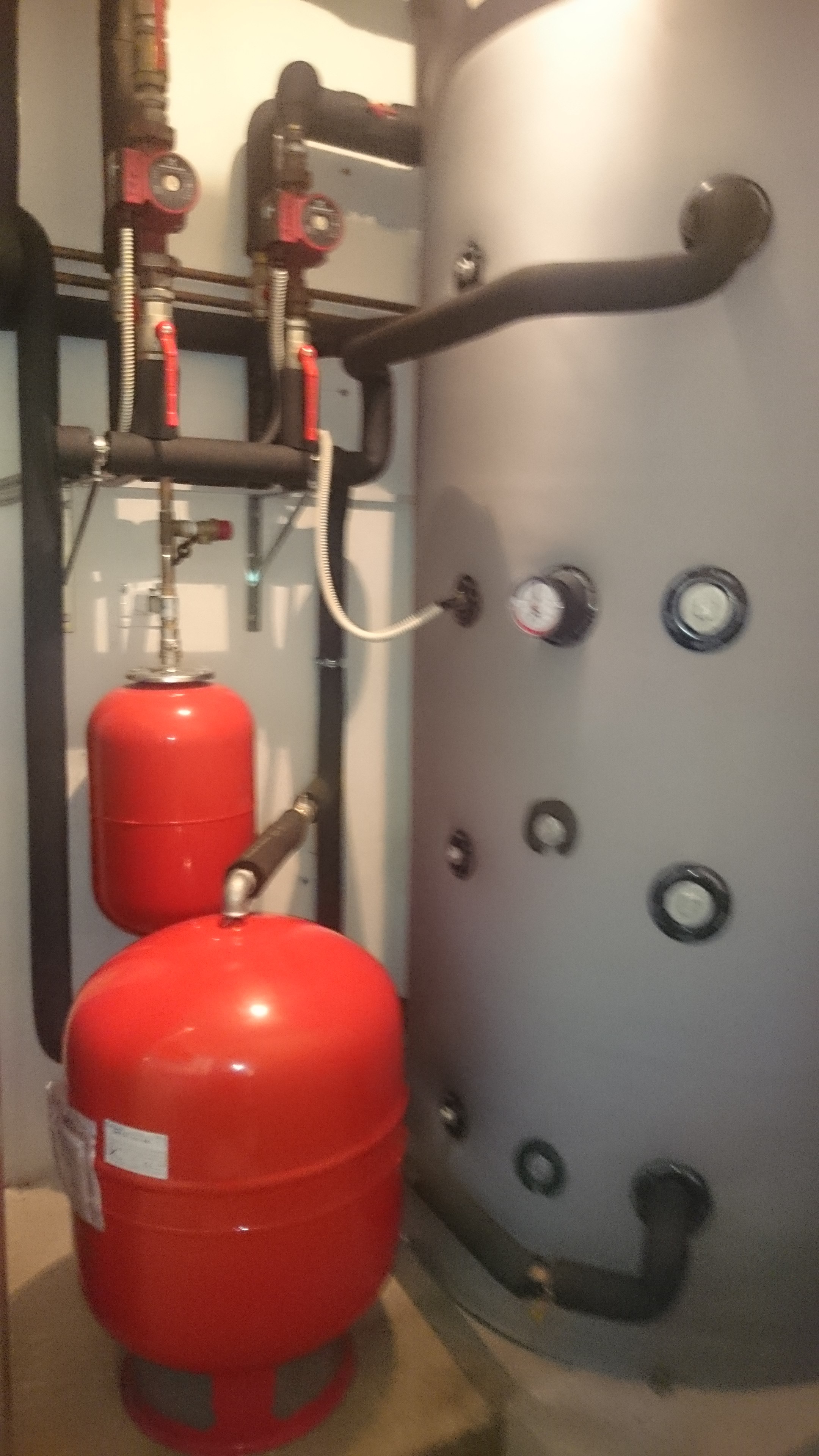

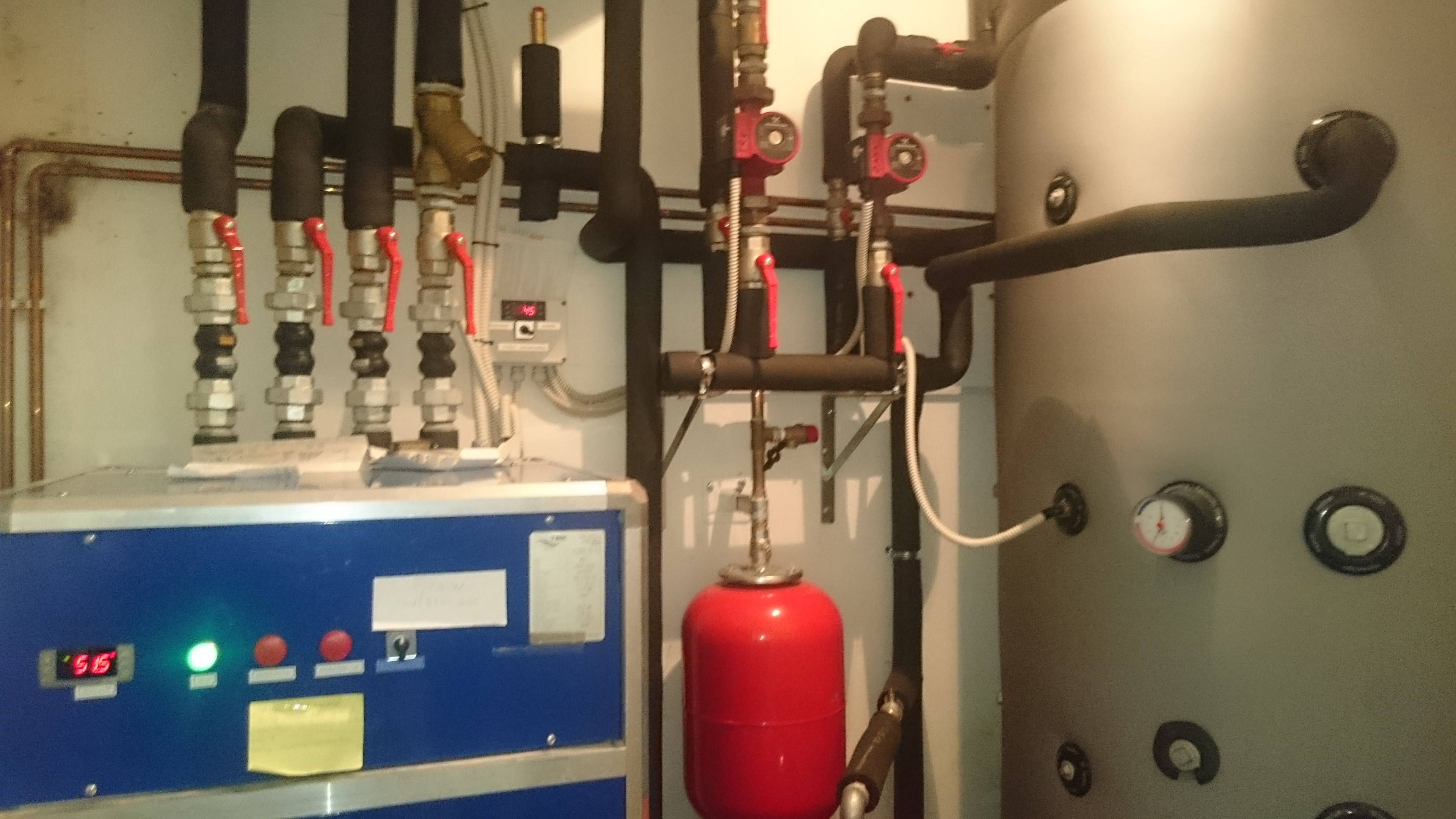

Poslovno trgovski objekt Škofja vas  (november 2014) ogrevanje 400 m2, moč 35kw. Dograditev zalogovnika 800 litrov k obstoječi toplotni črpalki za potrebe ogrevanja. Namen  vgradnje  je zmanjševanje  števila vklopov kompresorja in s tem povezane podaljšane življenjske dobe

DSC_0525                                                           DSC_0523



-HIBRID kombinacija  ogrevanja s kotlom na pelete, izven ogrevalne sezone pa s  toplotno črpalko za ogrevanje sanitarne vode.

Osnova je peletni kotel, ki je vezan na zalogovnik, vgrajena je protikondenzacijska zaščita kotla, kar mu podaljšuje življensko dobo.  V času izven kurilne sezone se vklopi toplotna črpalka za ogrevanje sanitarne vode.

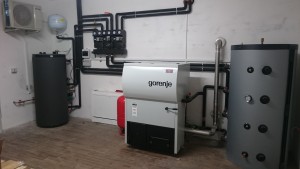

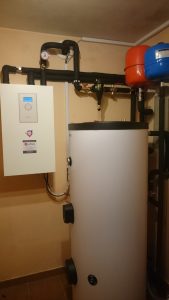

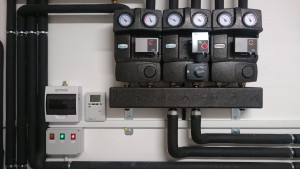

  • Kotlovnica Laško  (izdelano december 2015):  max moč kotla 30 kw,  320m2 v glavnem talno ogrevanje,  zalogovnik , regulacija ogrevalnega sistema. En direktni ogrevalni krog, mešalni ogrevalni krog za talno gretje in termostatski mešalni  za potrebe ogrevanja kopalnice in dveh sob na podstrehi, Kroženje sanitarne vode. Sistem krmili SELTRON WDC 20

SELTRON WDC20 Z RAZDELILCEM                        DSC_0637

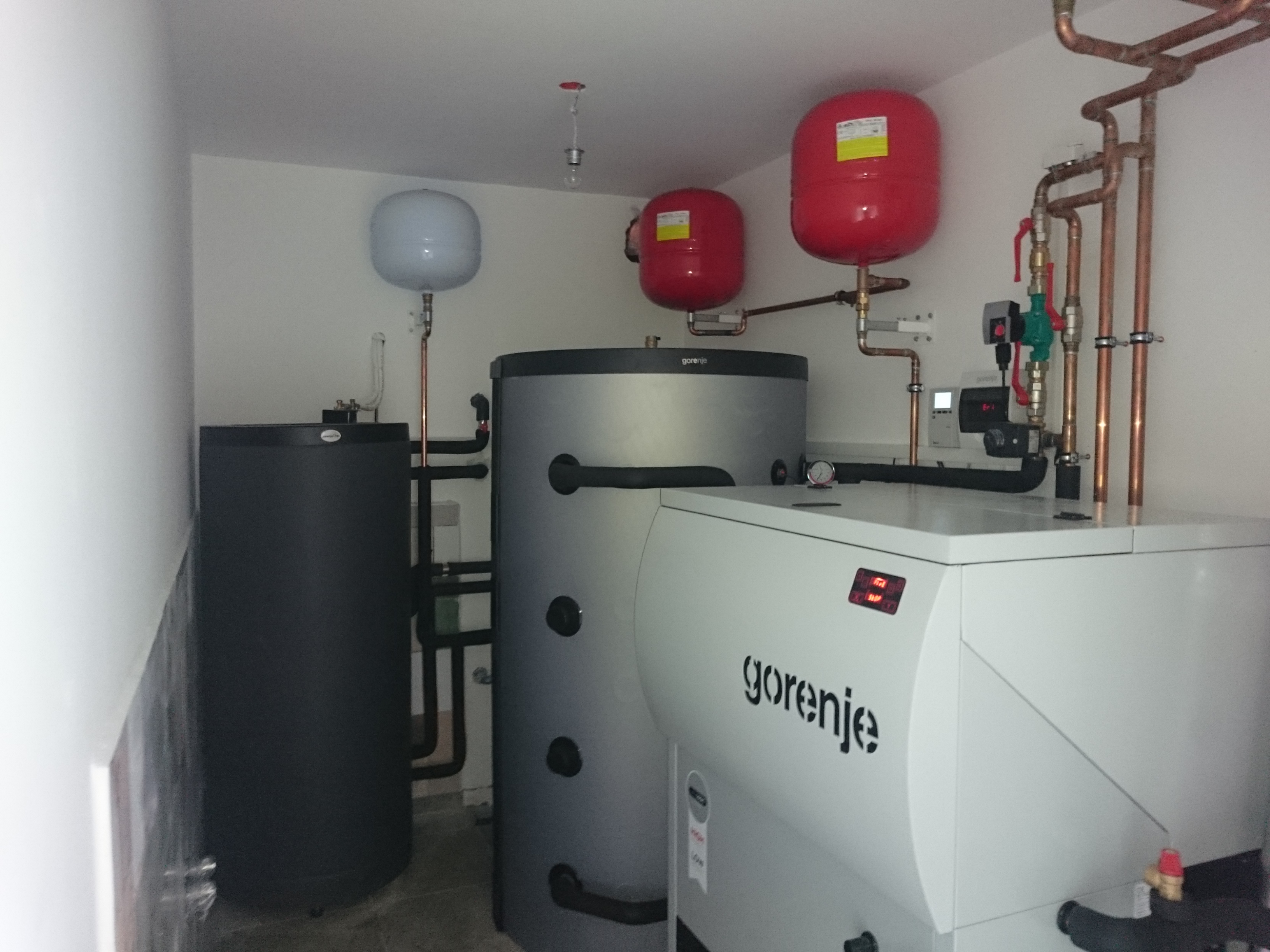

  • Kotlovnica Arclin (izdelano November 2015): max. moč kotla 30 kw, 240 m2  talno ogrevane površine, zalogovnik , en mešalni ogrevalni krog in en direktni ogrevalni krog regulacija ogrevalnega sistema. Kroženje sanitarne vode.

PELETNI KOTEL Z ZALOGOVNIKOM GORENJE ECOLOGIC                                 SELTRON WDC 20



Izdelava kotlovnice toplotne črpalke vir ogrevanja  zemeljski kolektor.

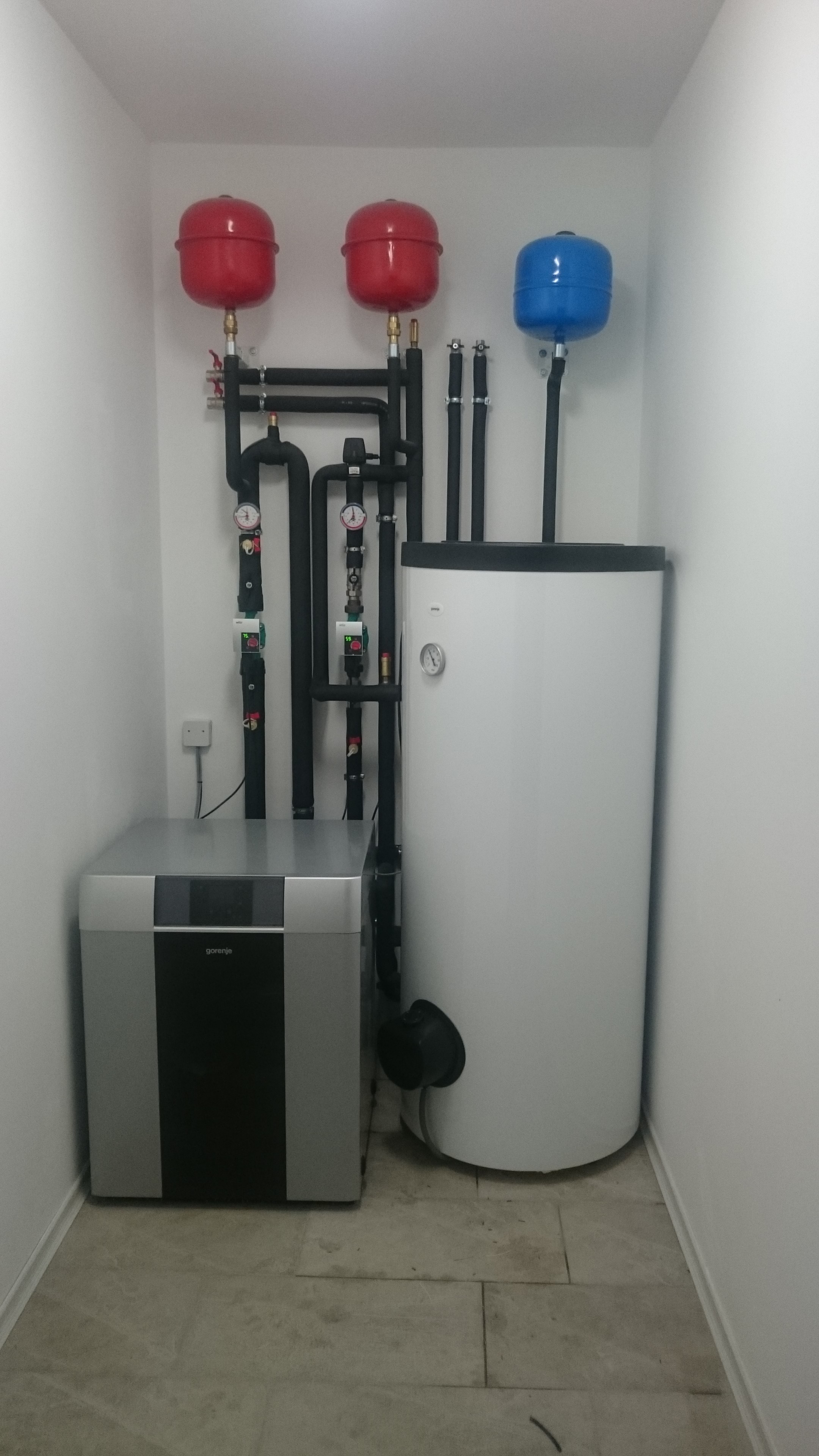

Lokacija Šempeter, Izdelano v  Februarju 2016, Toplotna črpalka Gorenje TERRAGOR, samo gretje. Moč toplotne črpalke 9 kw, velikost objekta 160 m2 , talno ogrevanje. 2 ogrevalna direktna ogrevalna kroga brez zalogovnika.  Dolžina zemeljskega kolektorja 800 m položeno v vlažno ilovnato zemljo.

DSC_0236

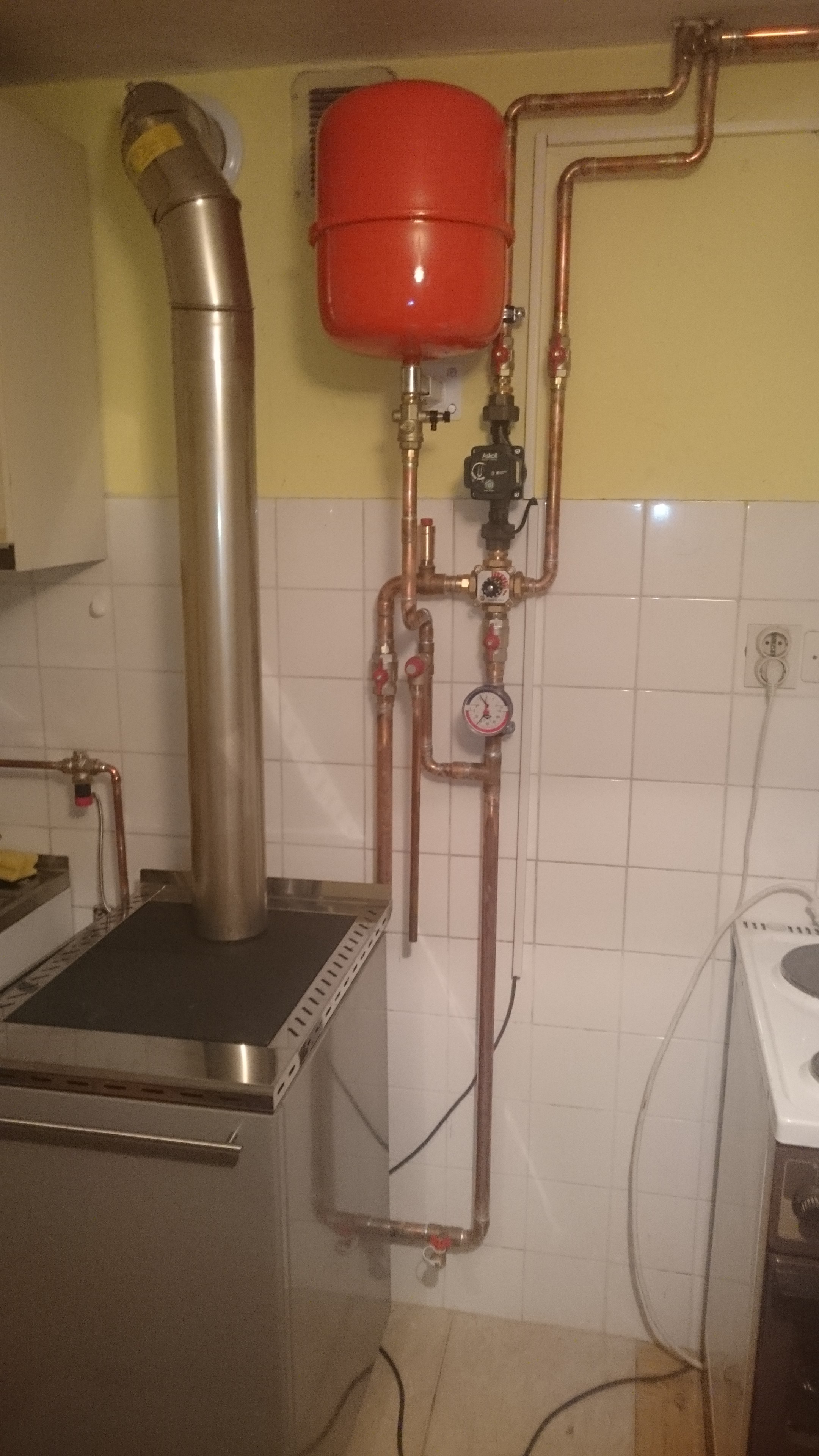

Izdelava  enostavnega etažnega sistema radiatorskega ogrevanja s toplovodnim kombiniranim štedilnikom.

Lokacija objekta  vikend Podčetrtek, Izdelano v Marcu 2016 Kotel na polena Centrometal BIO -CET 17, velikost objekta 80m², moč kotla 12kw vodni del in 6 kw na okolico, prigrajen  termični ventil,  proti pregretju kotla v primeru napake ali izpada električne napetosti. Ventil deluje tako, da spusti hladno vodo iz vodovoda v  poseben izmenjevalec kotla in ga posredno ohlaja, dokler ne pade temperatura kotla pod 95ºC. Objekt je ogrevan z radiatorji.

DSC_0282

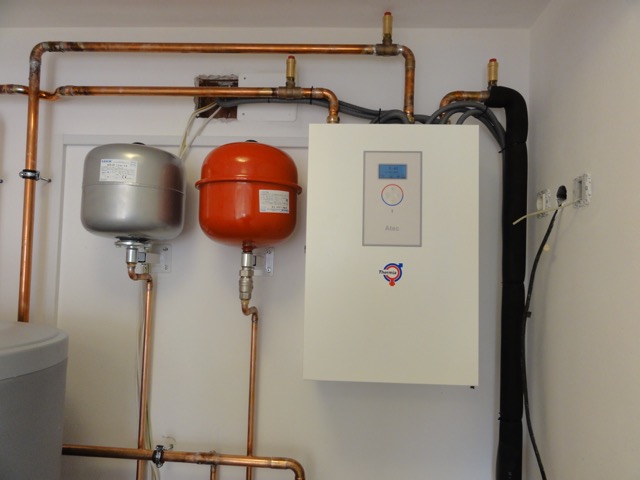

Montaža toplotne črpalke zrak zrak za ogrevanje hiše.  THERMIA ATEC Lokacija objekta Slivnica maj 2016. Hidravlične povezave v kotlovnici in menjava sistema gretja iz UNP na toplotno črpalko Zrak – VODA.

THERMIA ATEC

Maj 2016

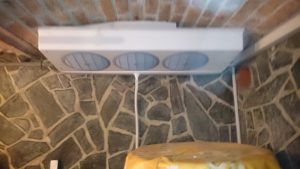

Namenska hladilna naprava za hlajenje vinske kleti .

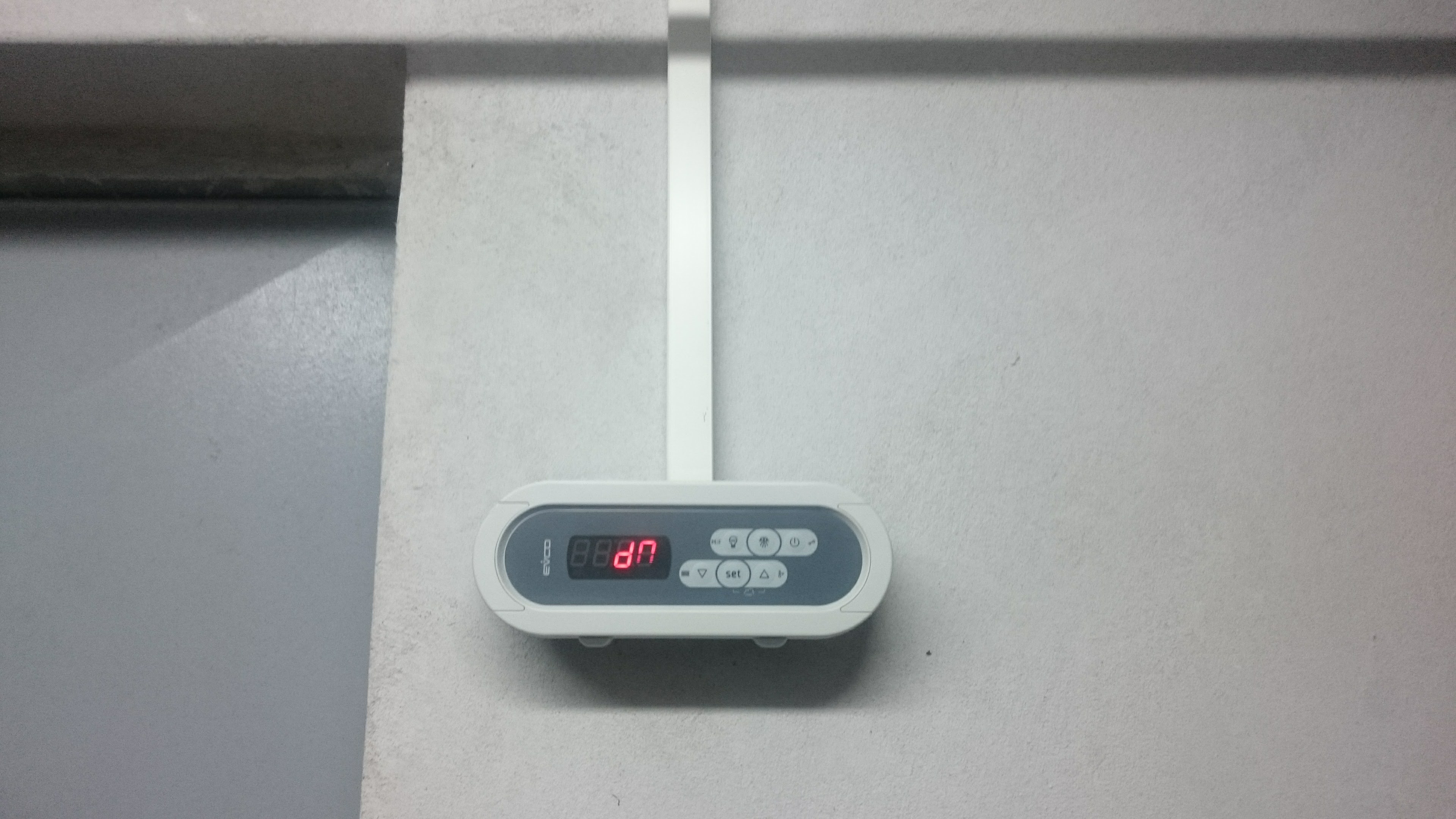

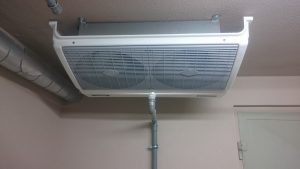

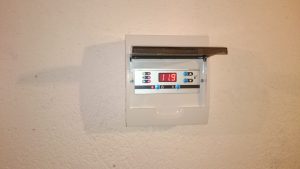

Hlajenje vinske kleti                           Krmilna omarica vinska klet

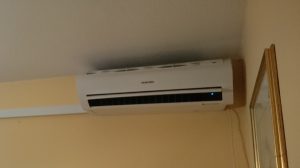

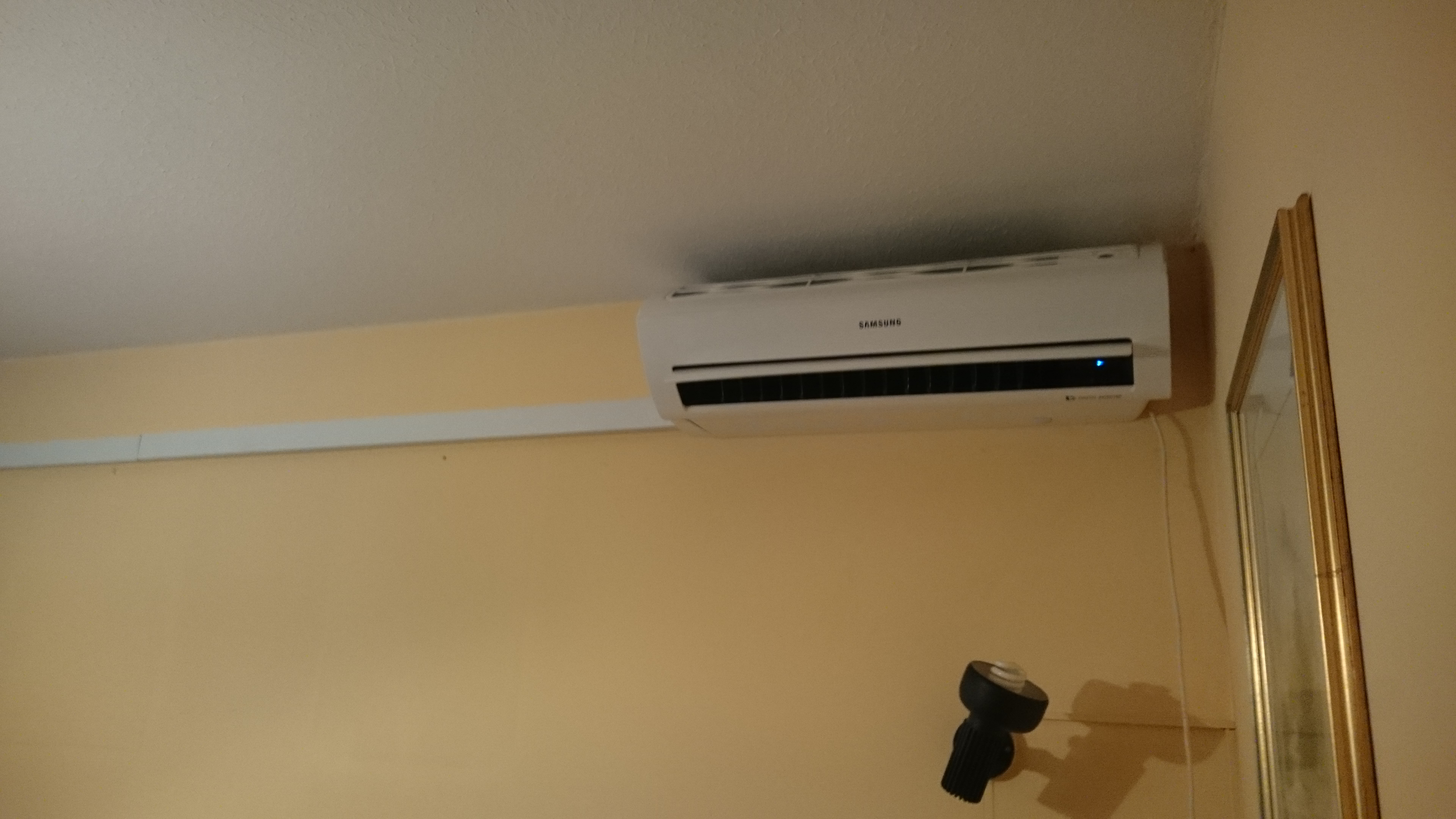

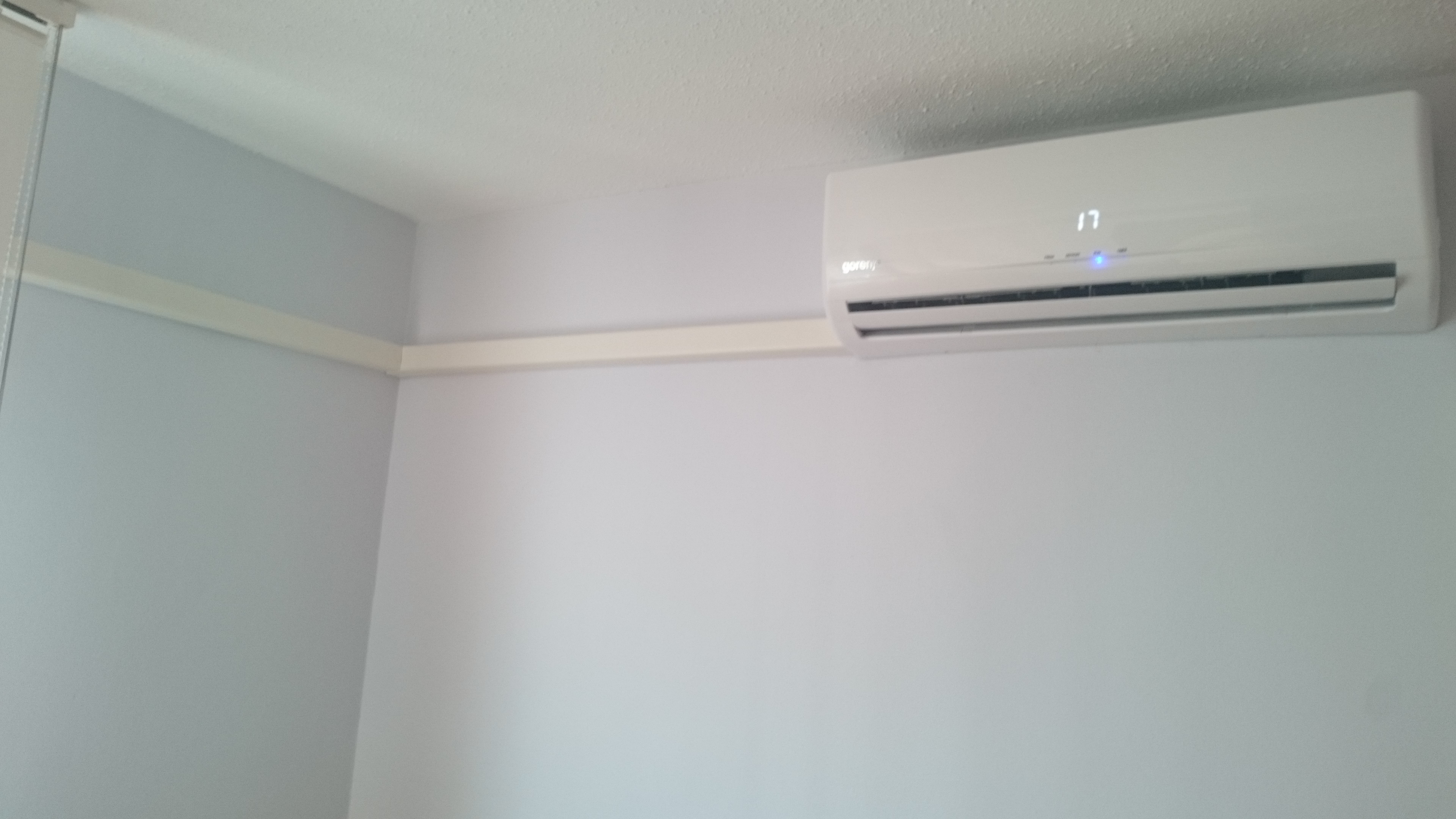

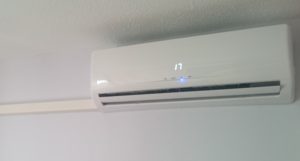

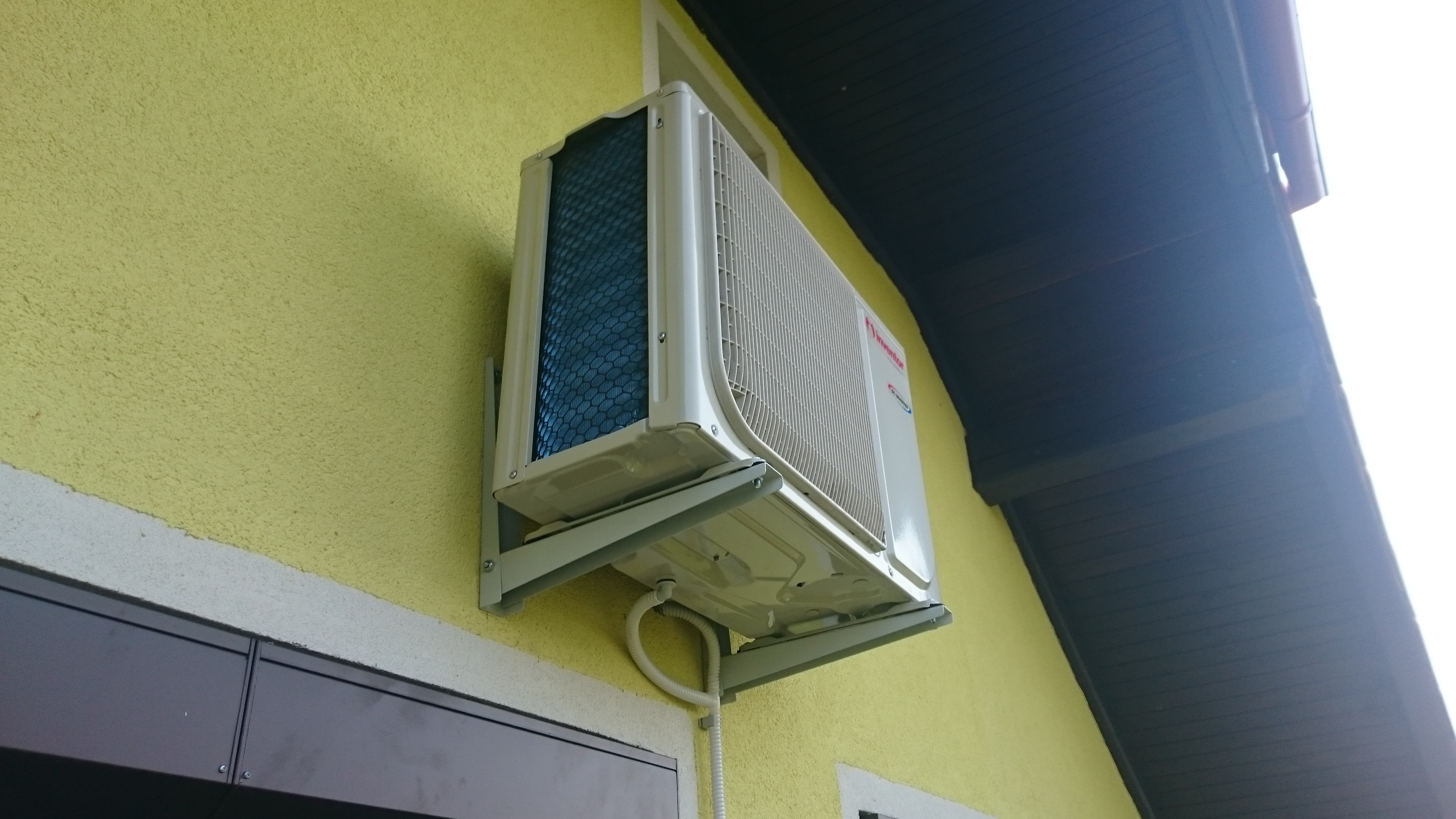

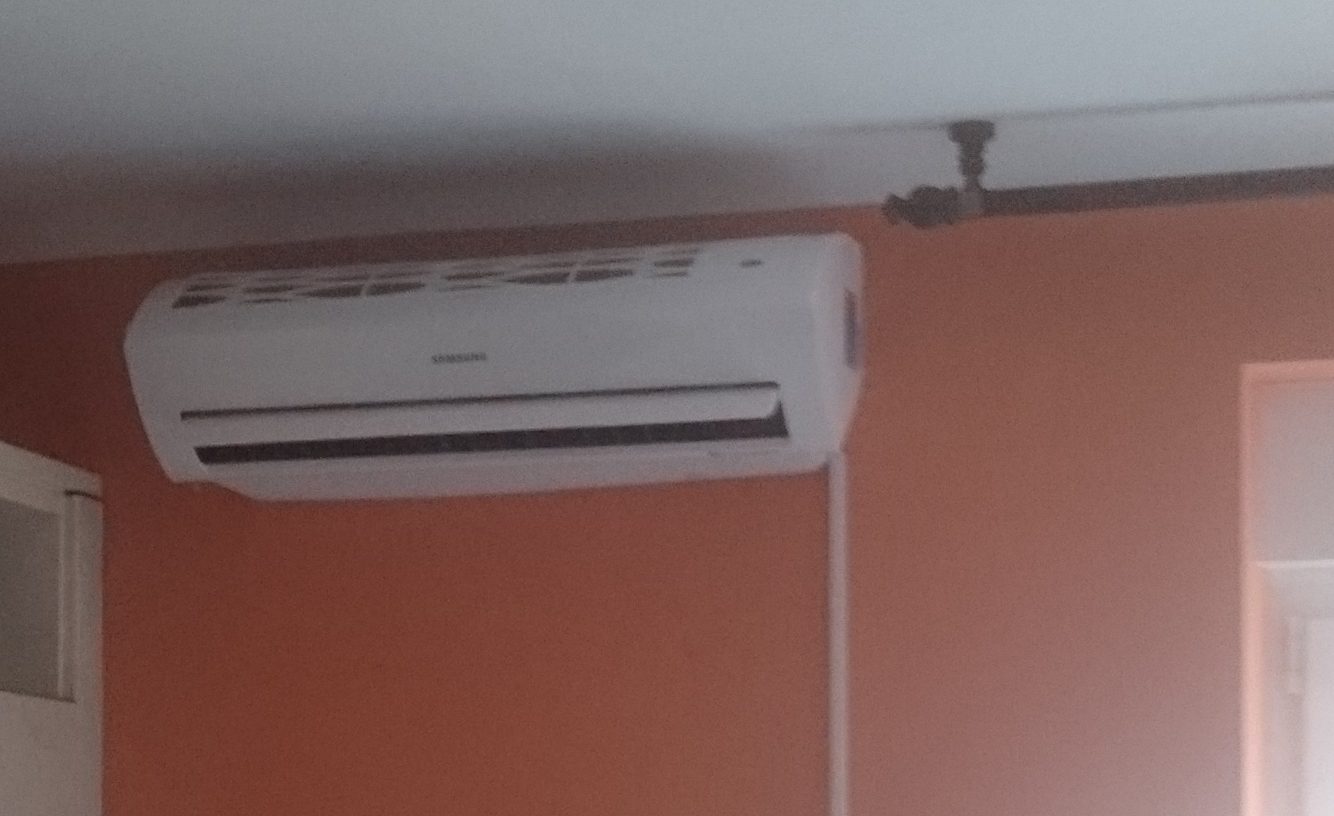

Klimatske naprave Samsung

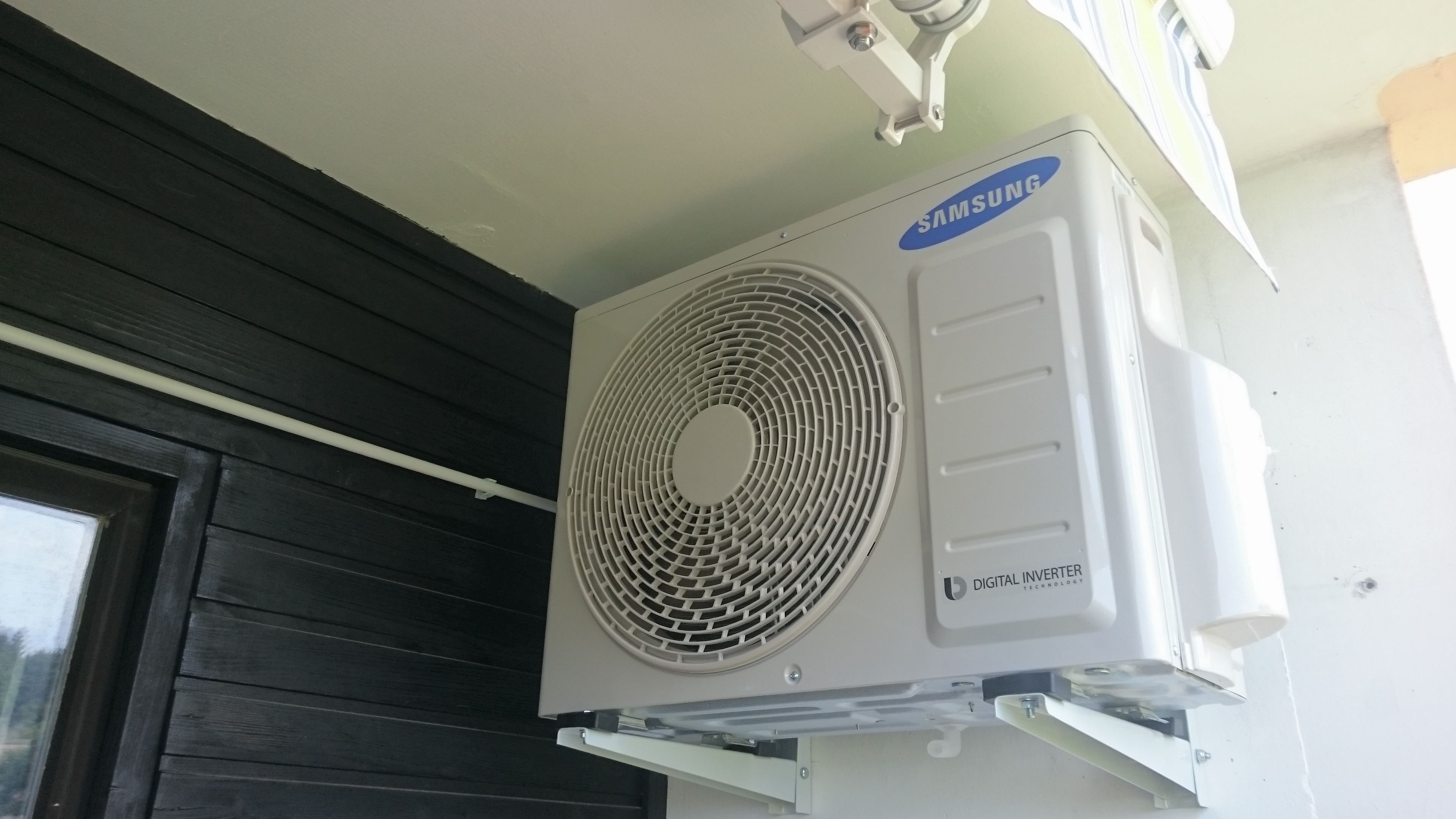

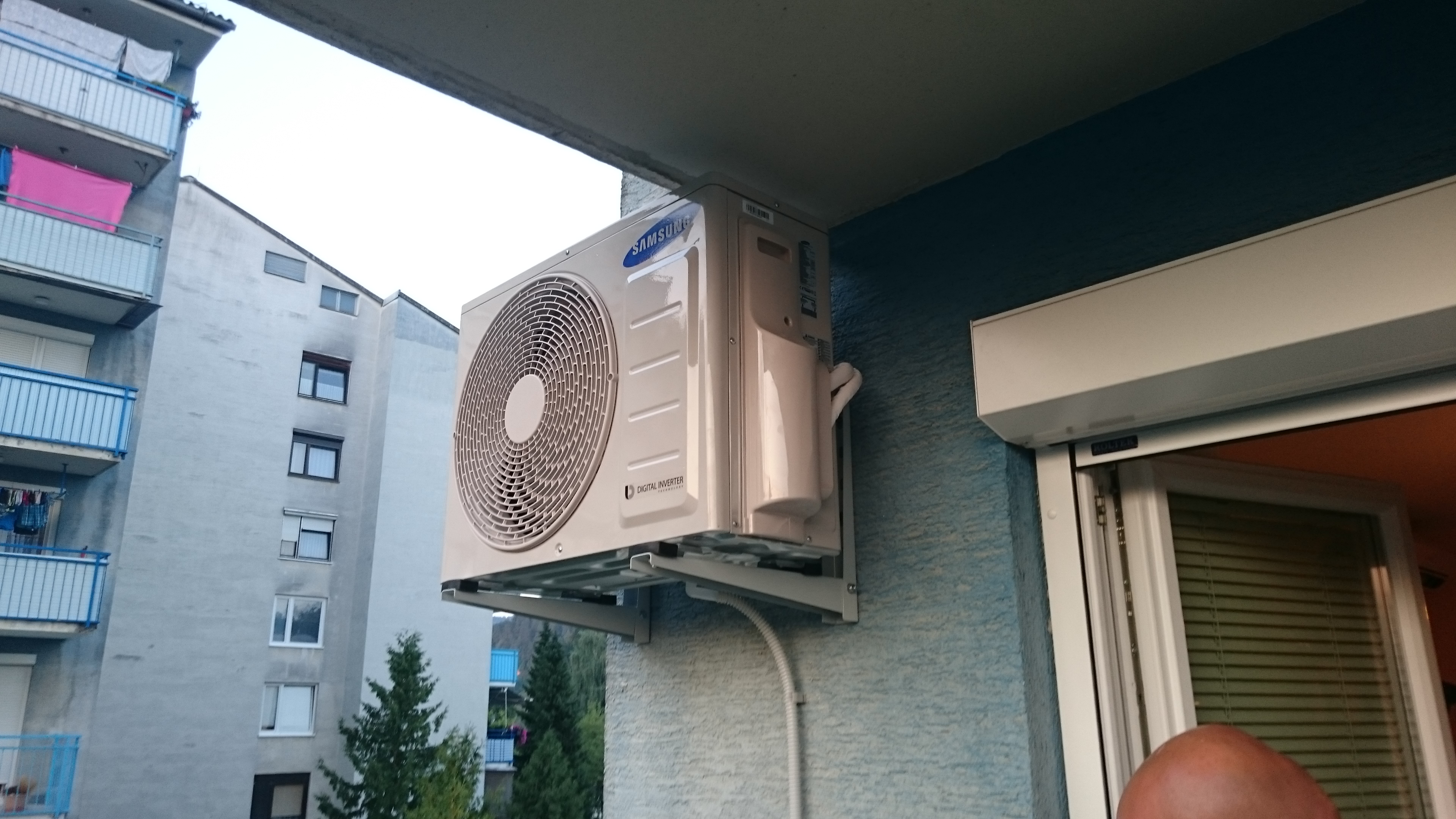

Samsung klimatska naprava                      Samsung klimatska naprava - zunanja enota

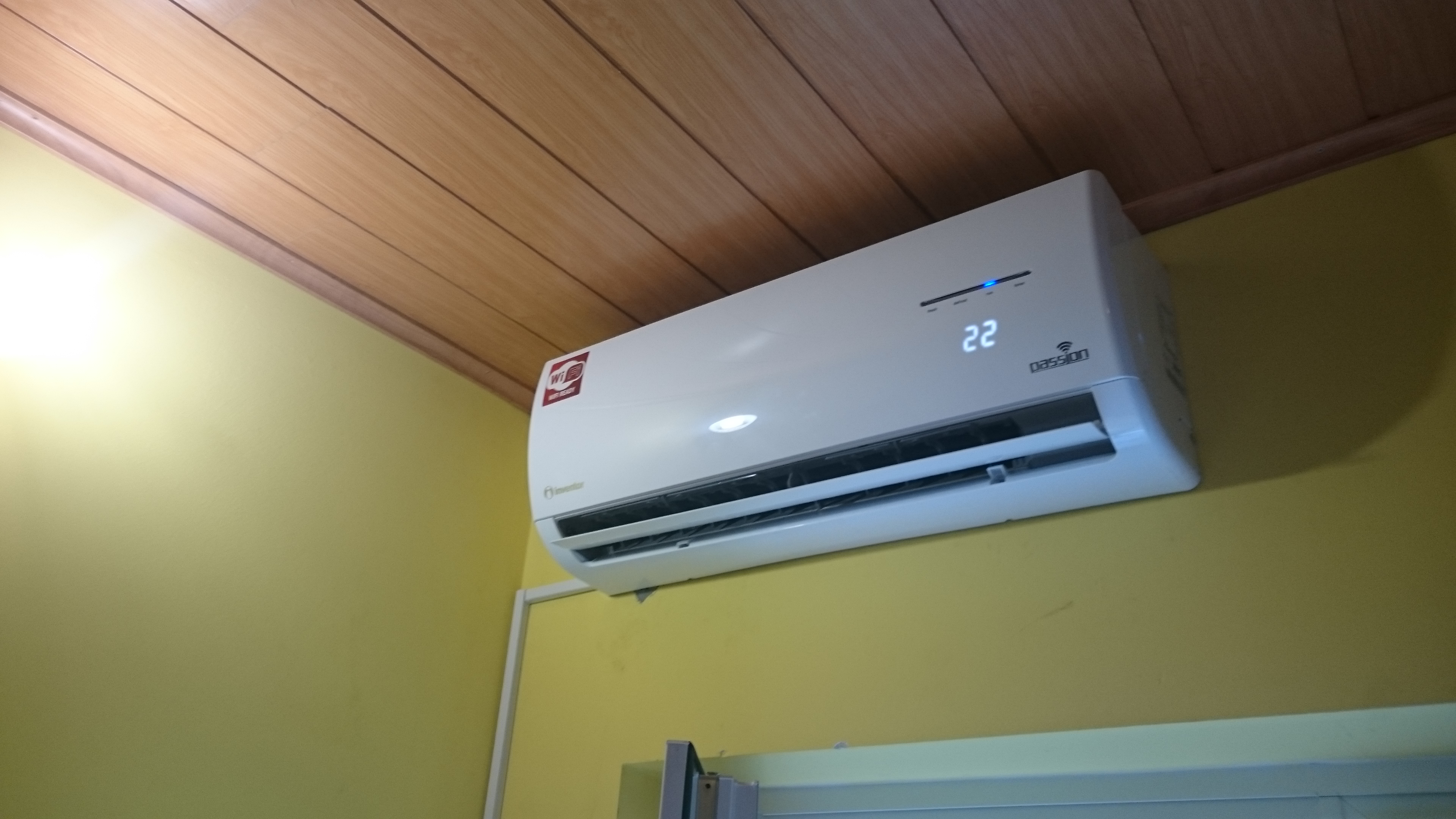

Klimatske naprave INVENTOR

INVENTOR klimatska naprava                       INVENTOR klimatska naprava

INVENTOR klimatska naprava                       INVENTOR klimatska naprava

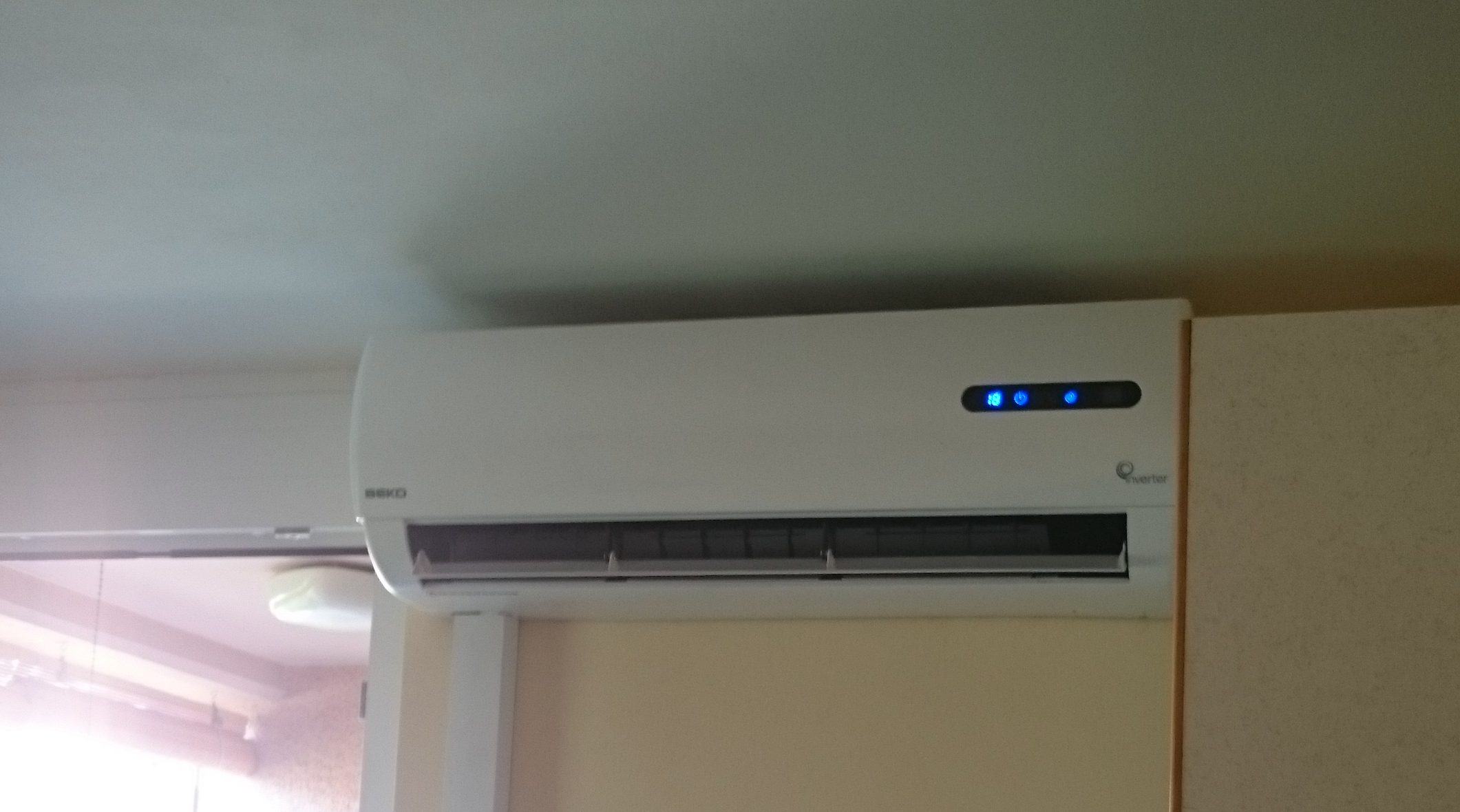

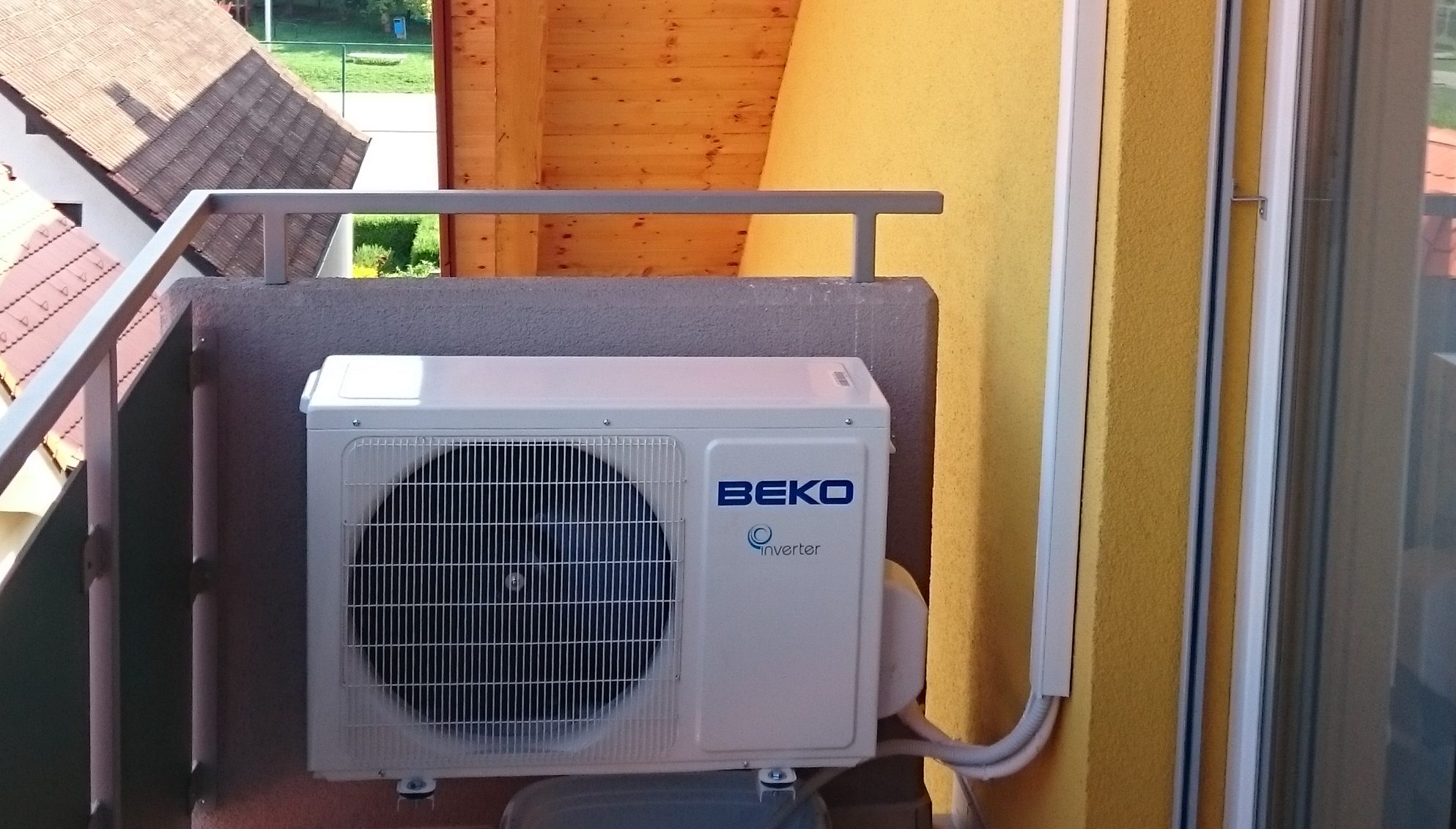

Klimatske naprave BEKO

BEKO klimatske naprave                          BEKO klimatske naprave



Junij –  Avgust  2016

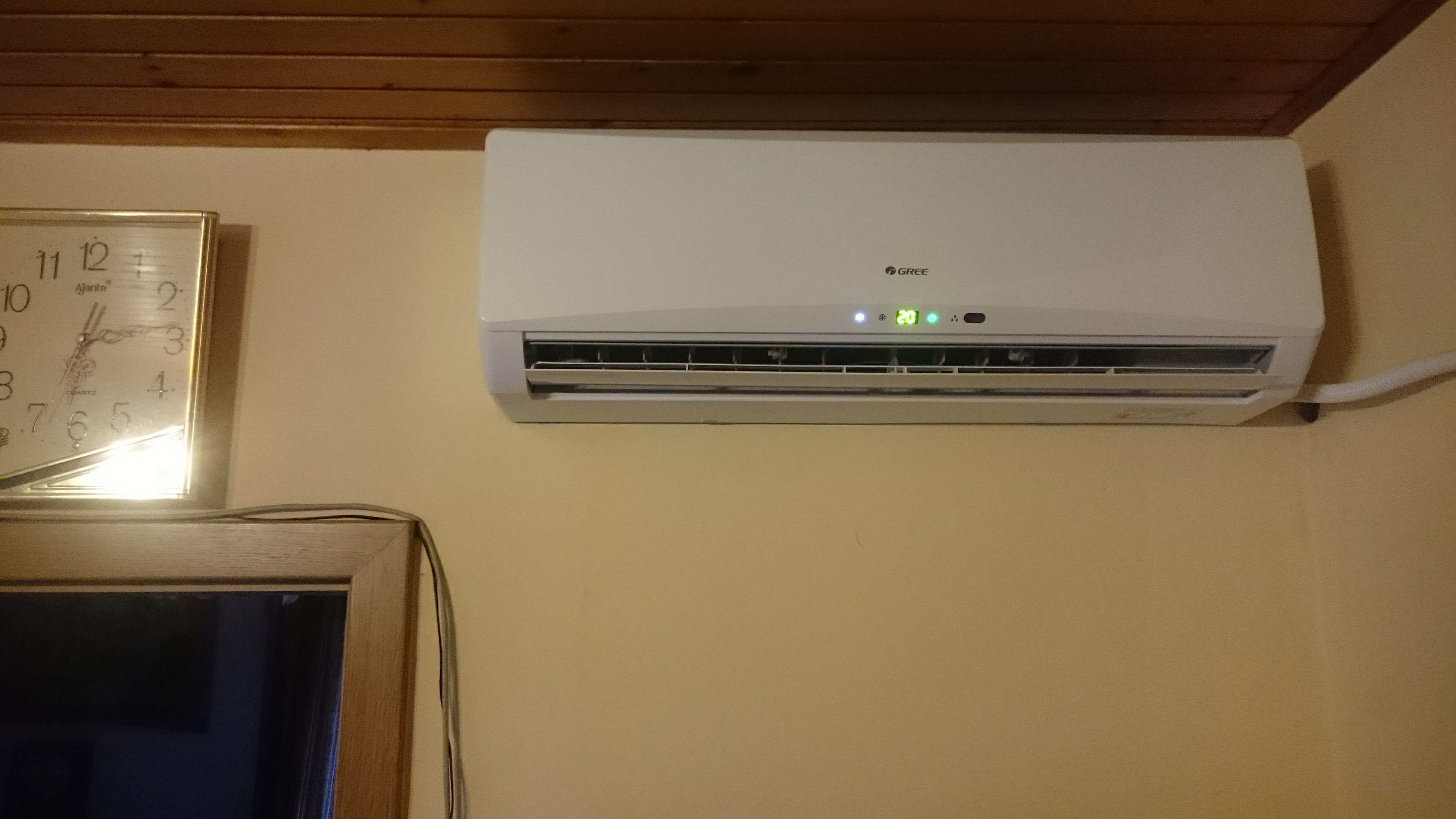

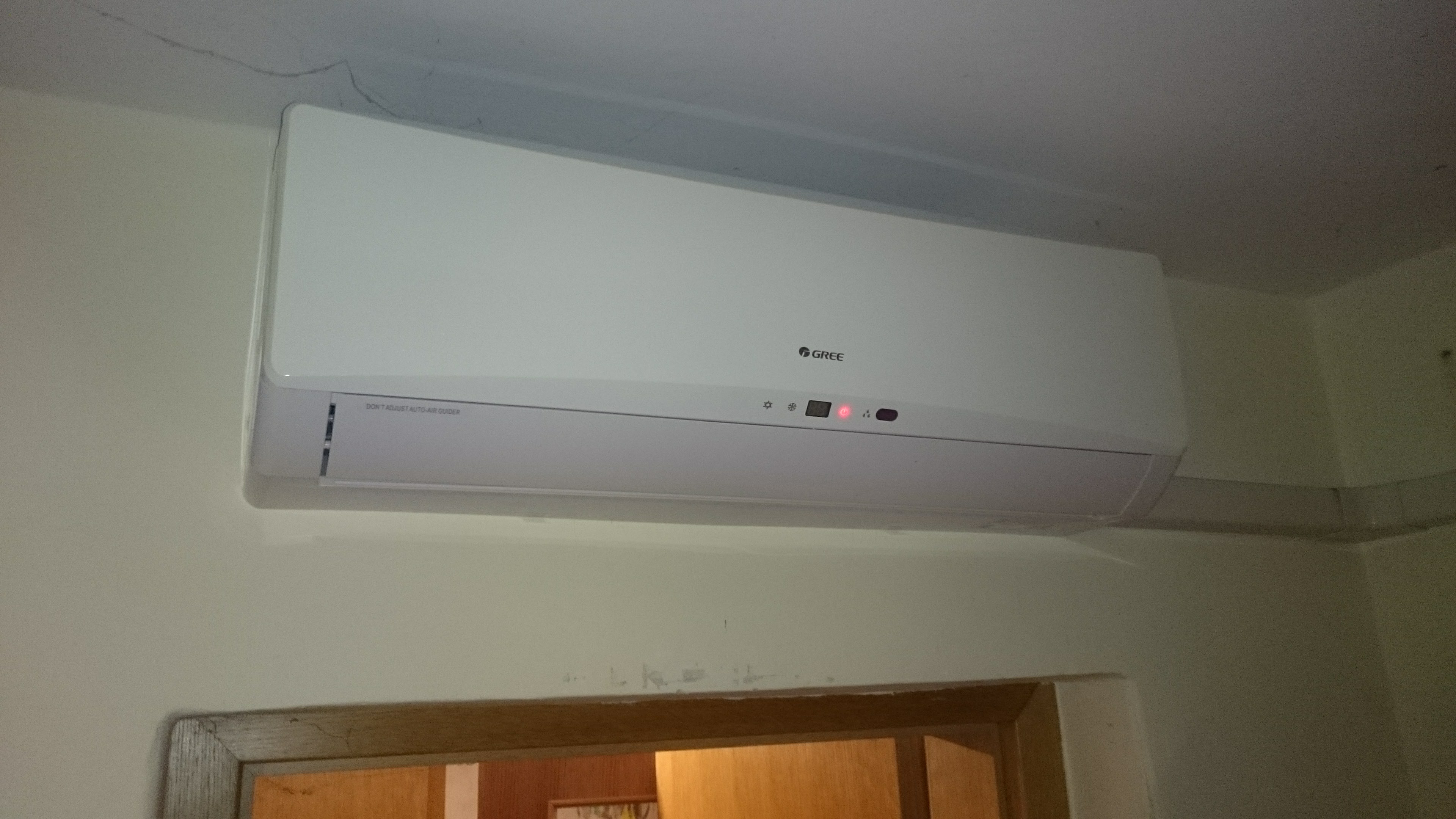

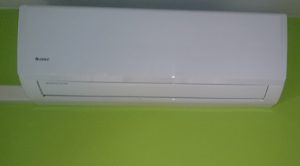

Klimatska naprava GREE LOMO
GREE LOMO zunanja enota                           GREE LOMO

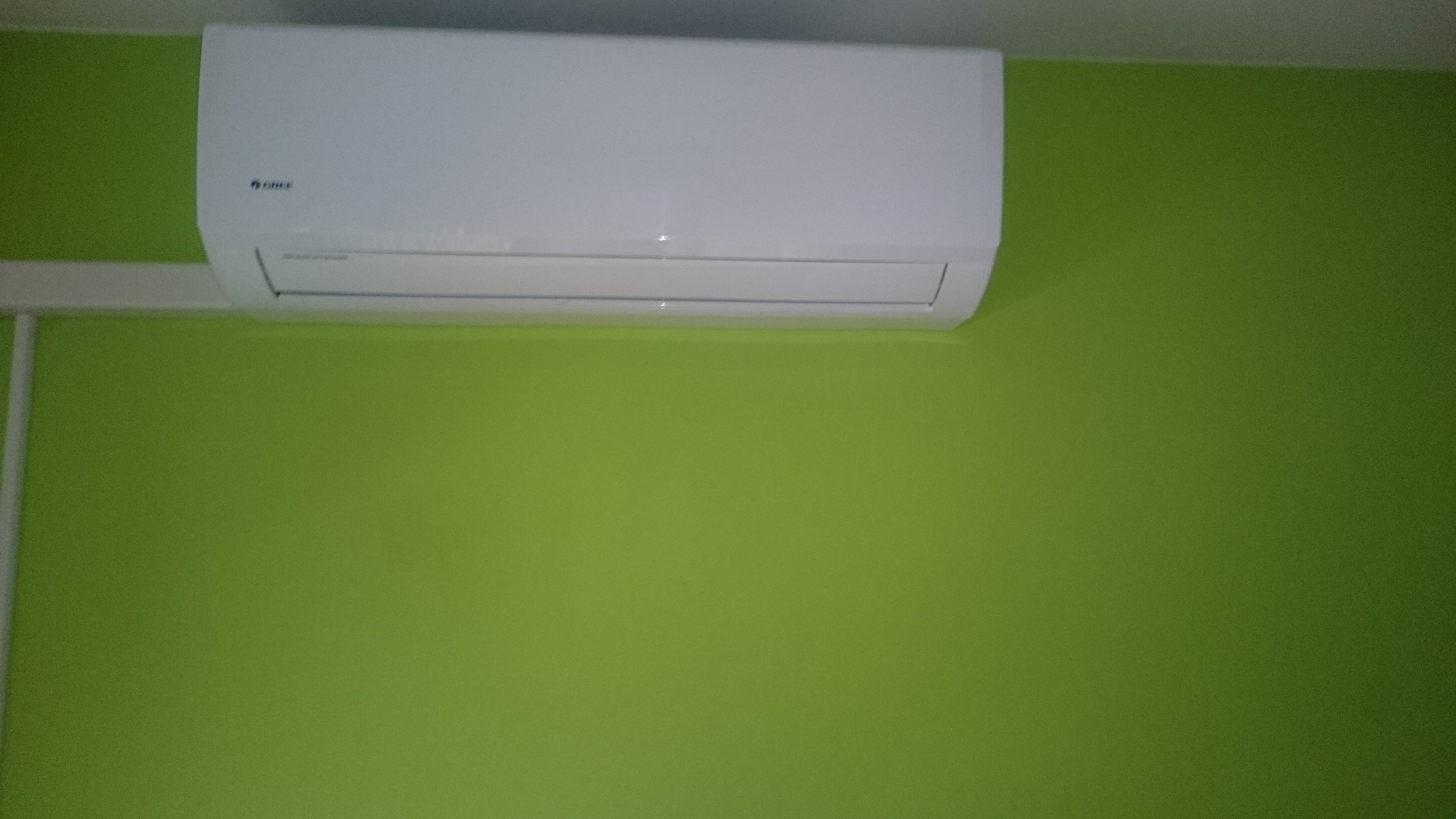

Klimatska naprava GREE Hansol 2,5 in 3,5 kW ogrevanje in hlajenje površine 75 m2

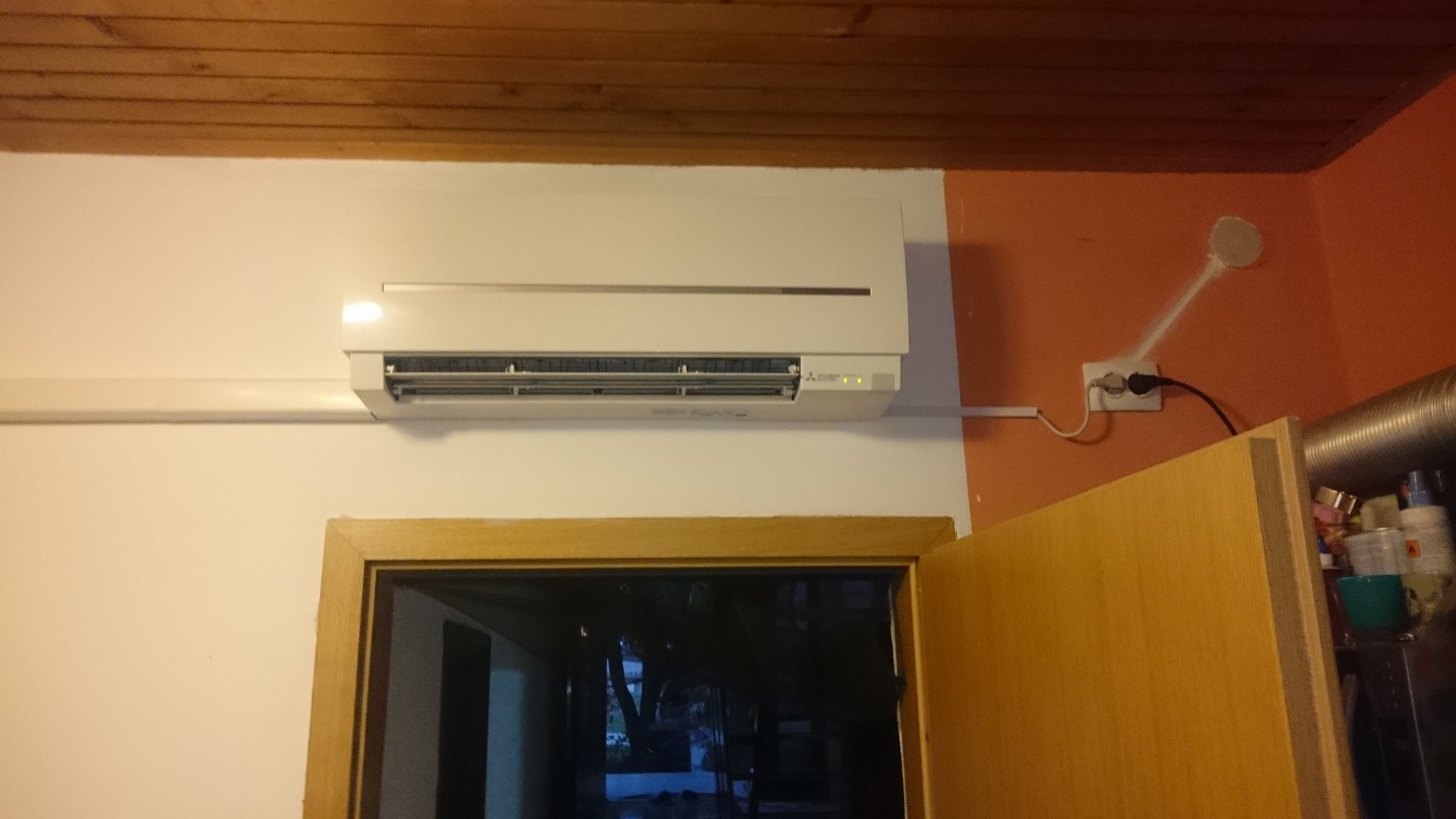

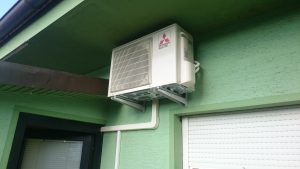

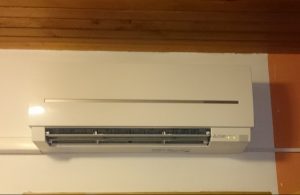

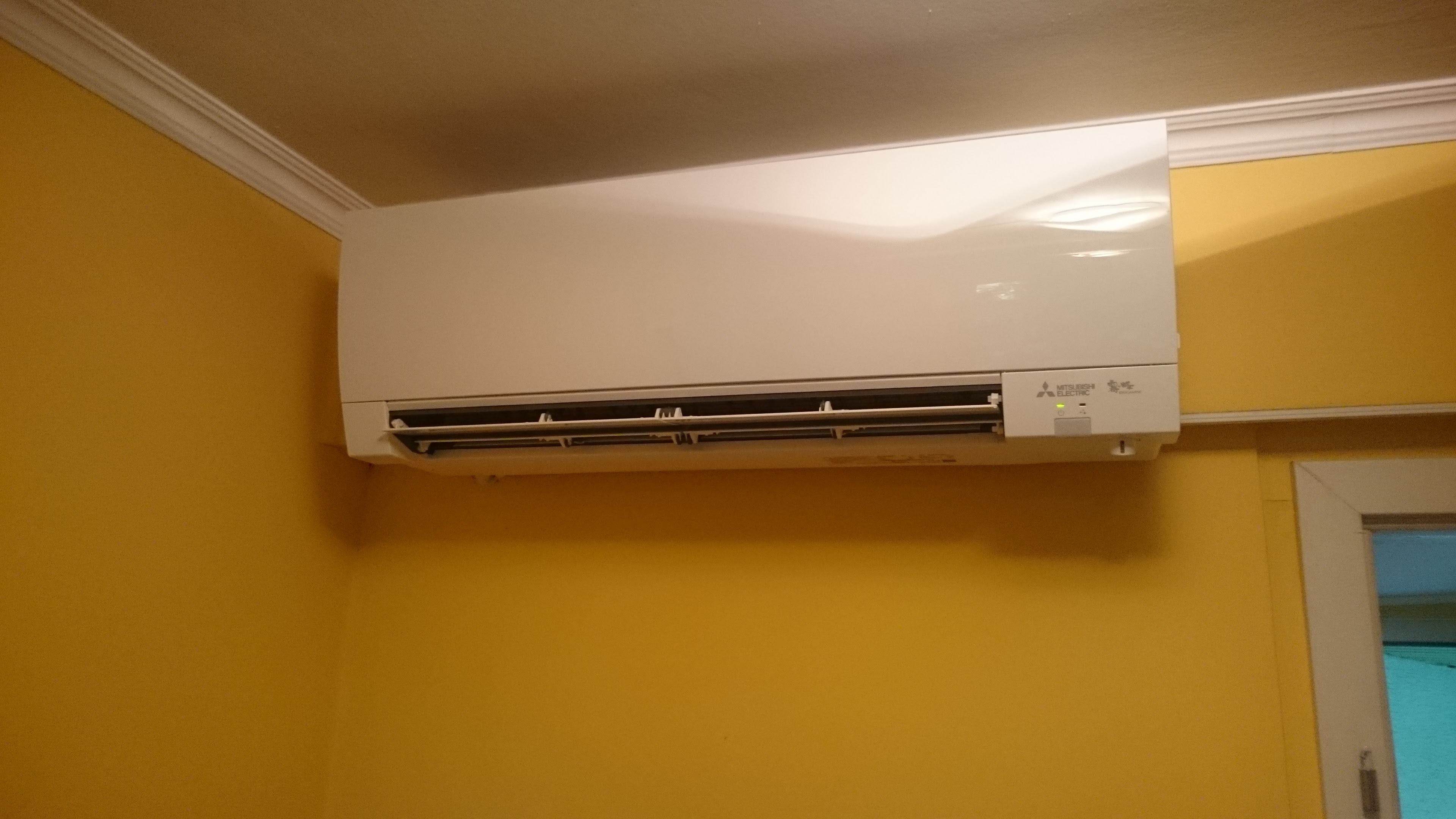

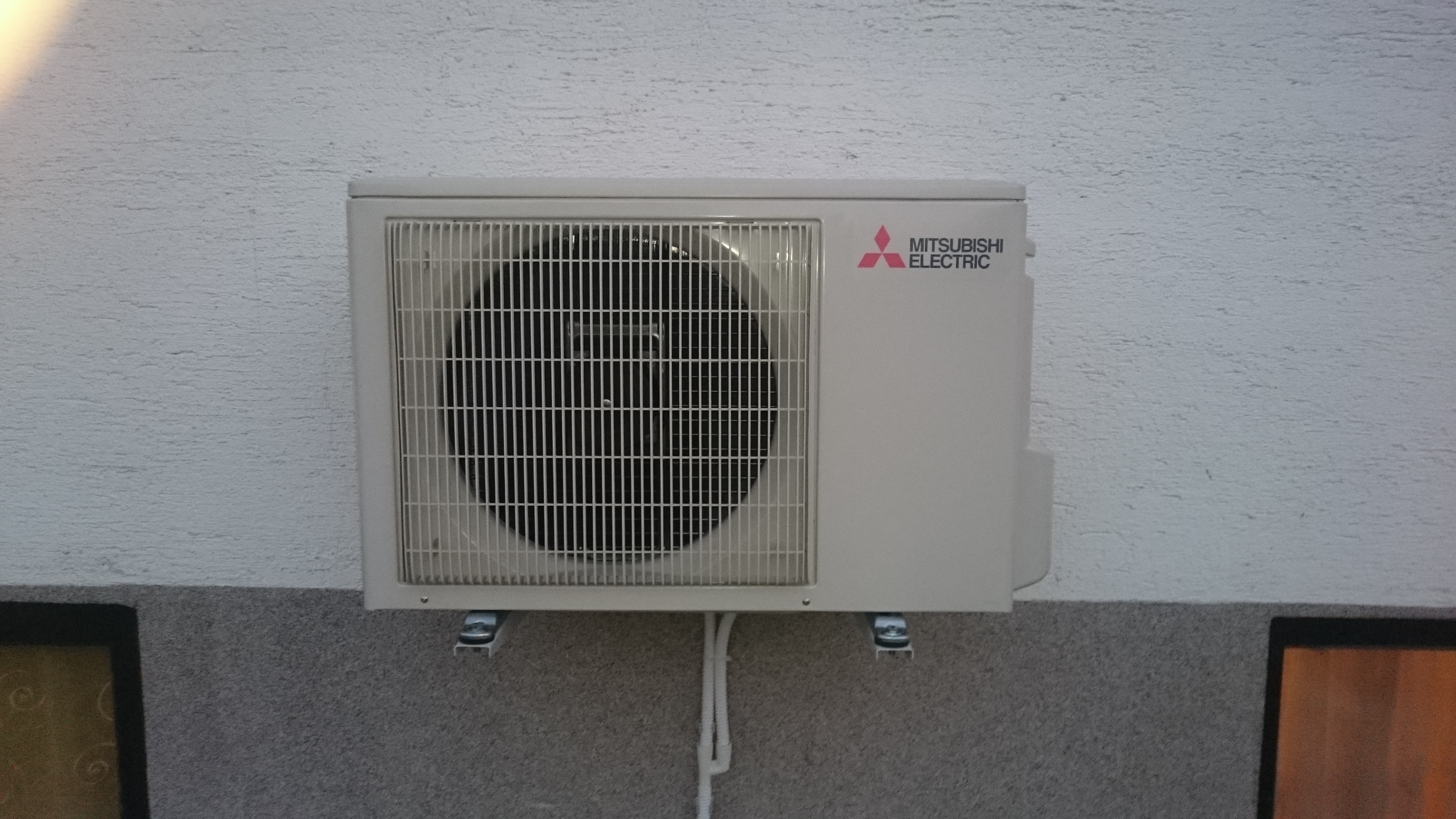

MITSUBISHI ELECTRIC – klimatska naprava MSZ-FH35VE 3,5 kW

                 Mitsubishi klimatska naprava MSZ-FH35VE



Mitsubishi MSZ SF35VE

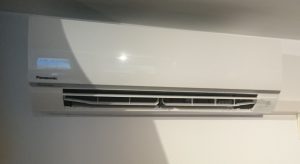

Panasonic klimatska naprava

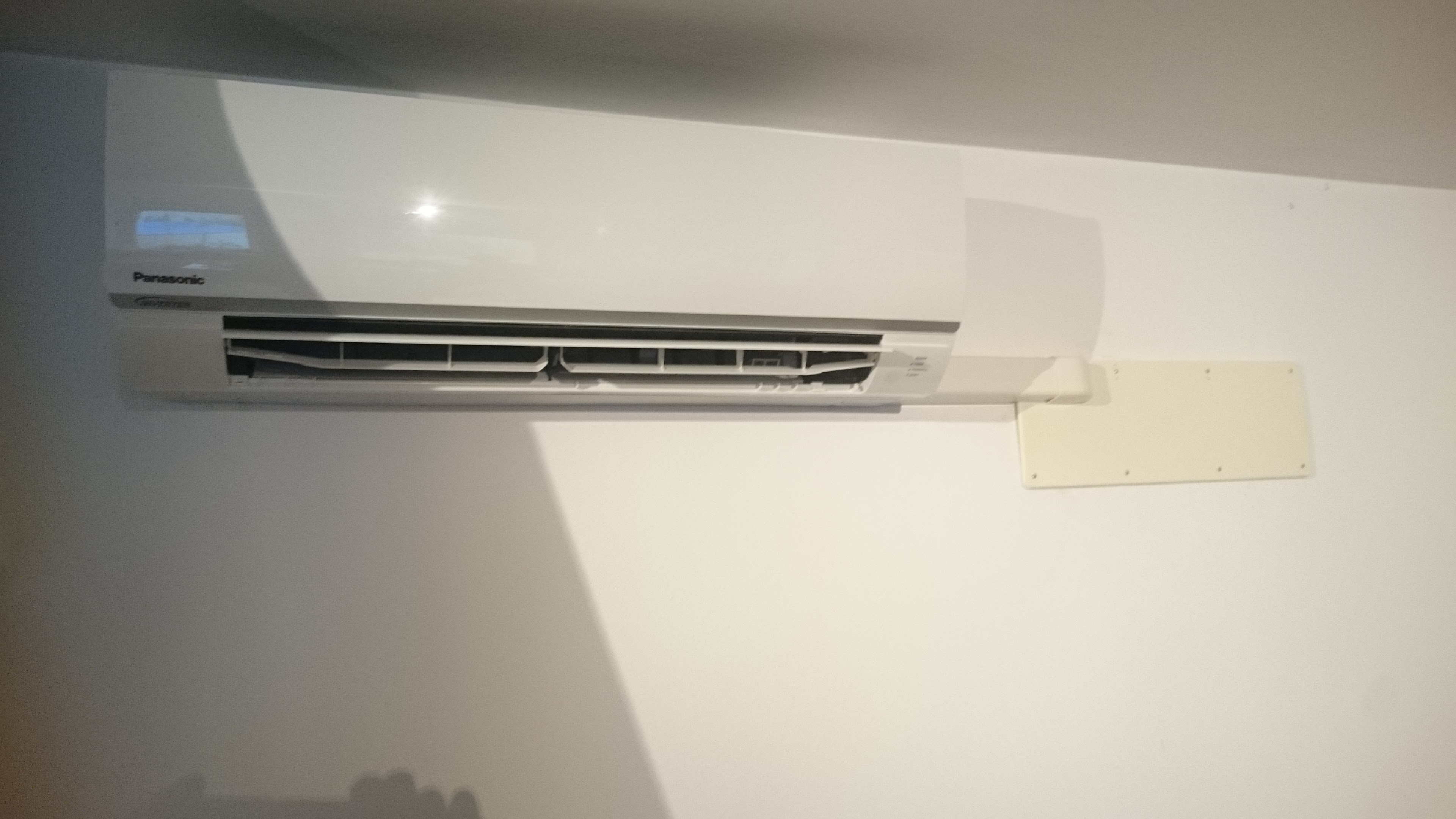

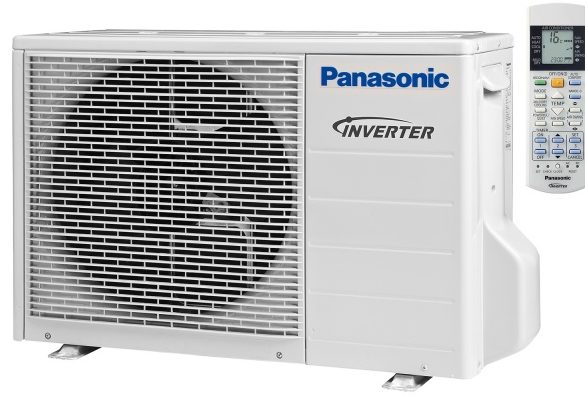

Panasonic klimatska naprava                   Panasonic zunanja enota klimatske naprave

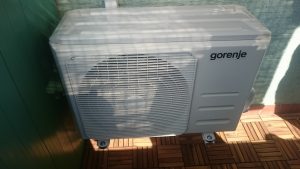

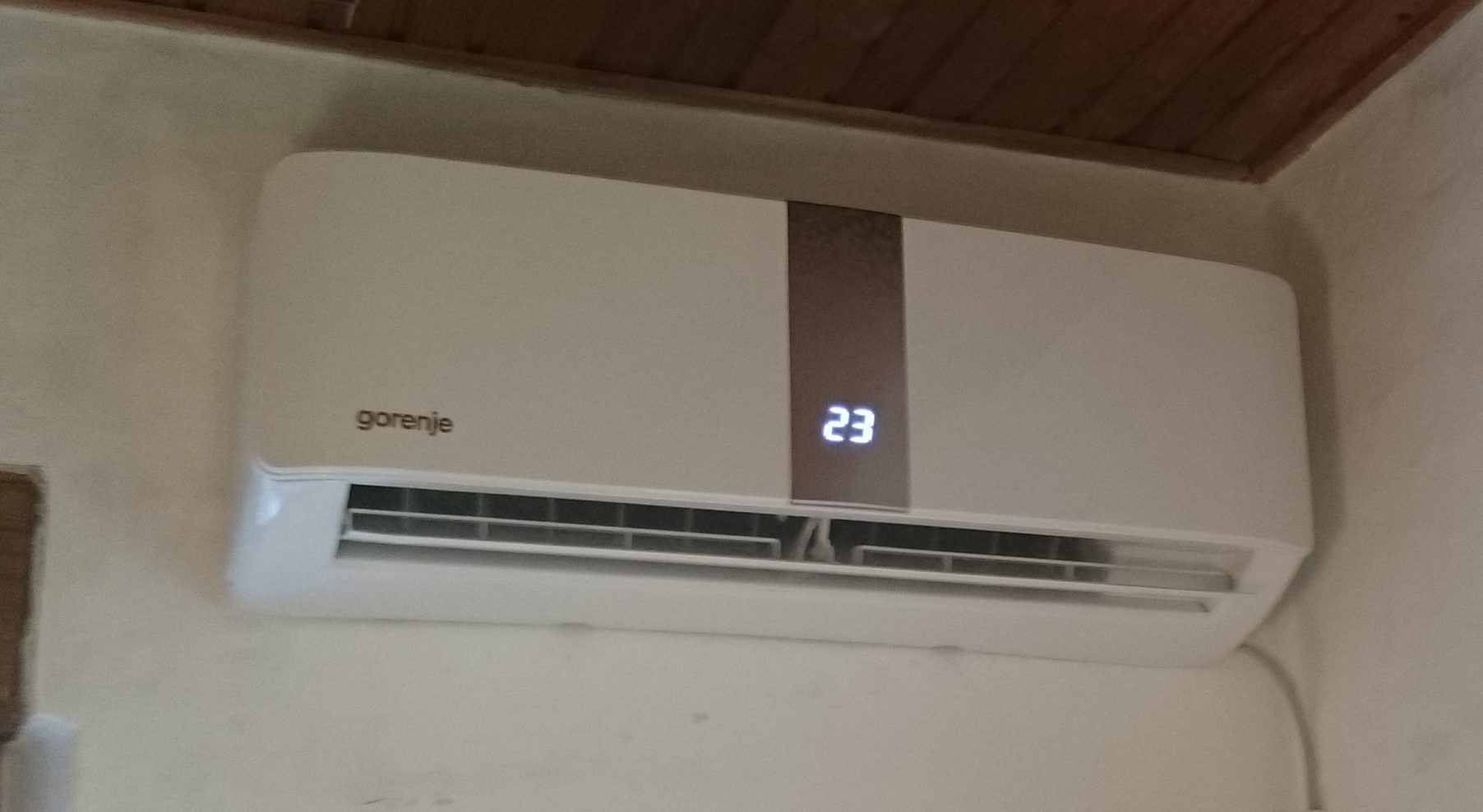

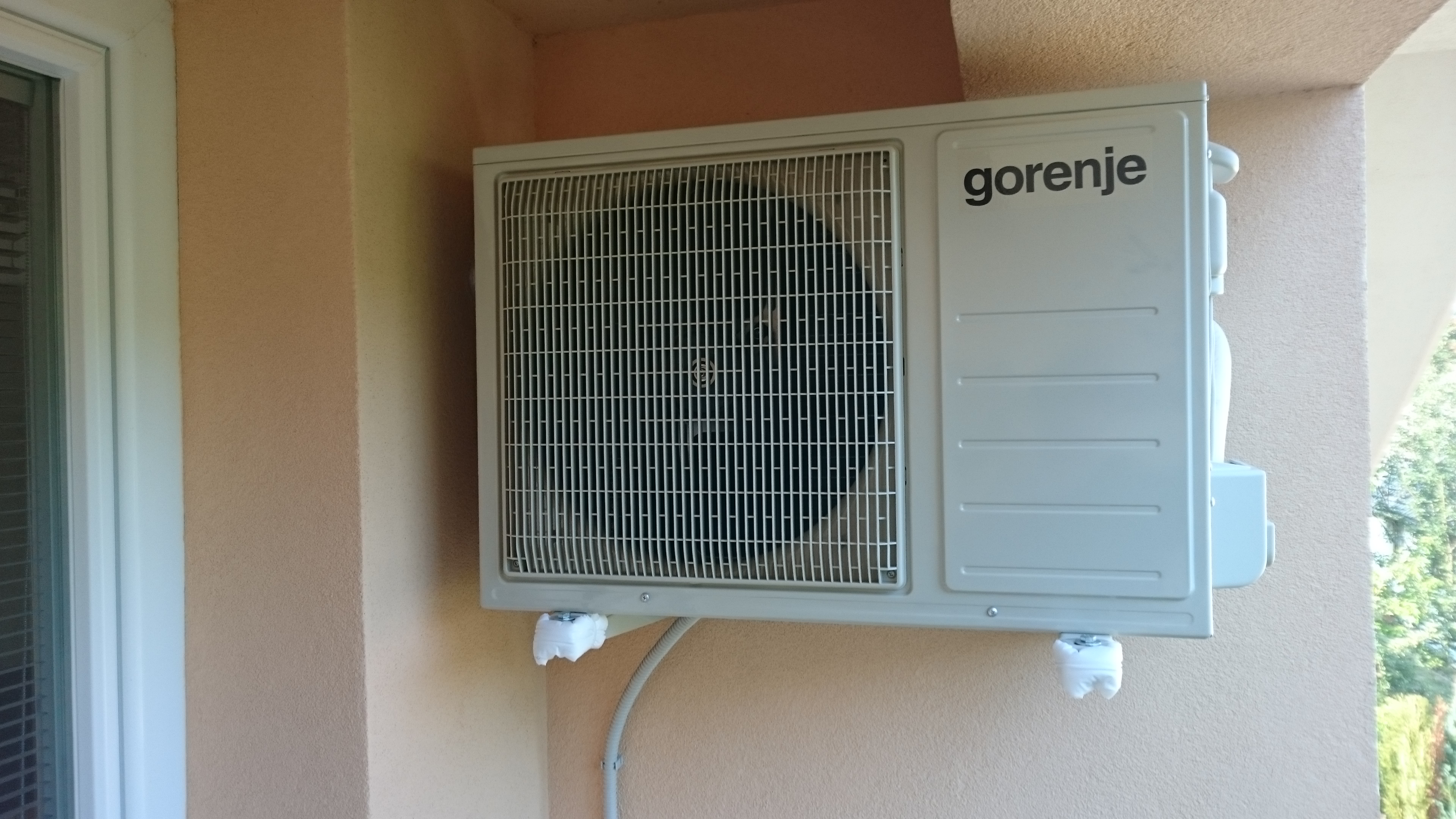

Gorenje klimatska naprava



Gorenje klimatska naprava                  Gorenje klimatska naprava

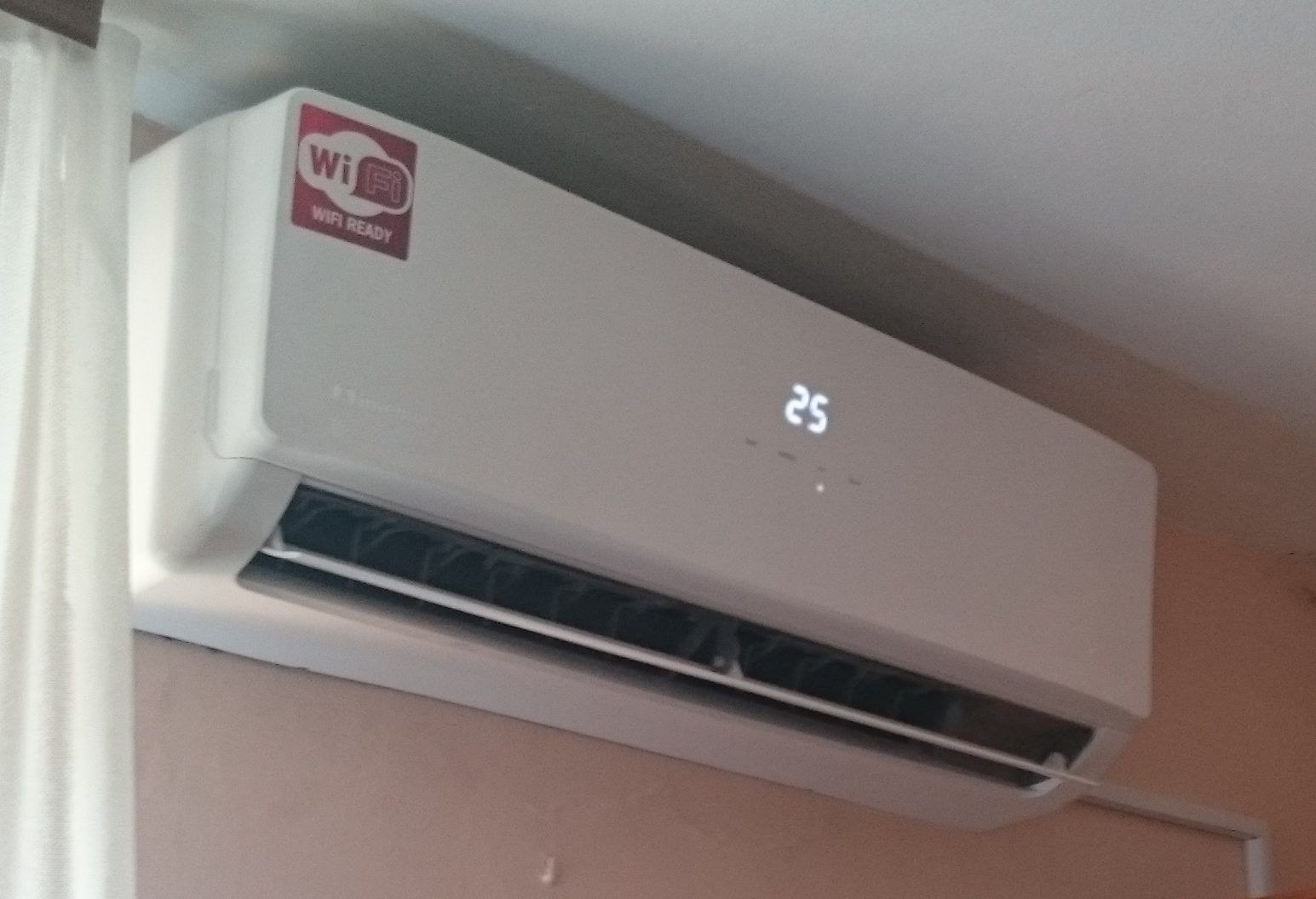

Gorenje NORDIC WI-FI                     Gorenje klimatska naprava

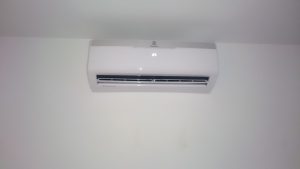

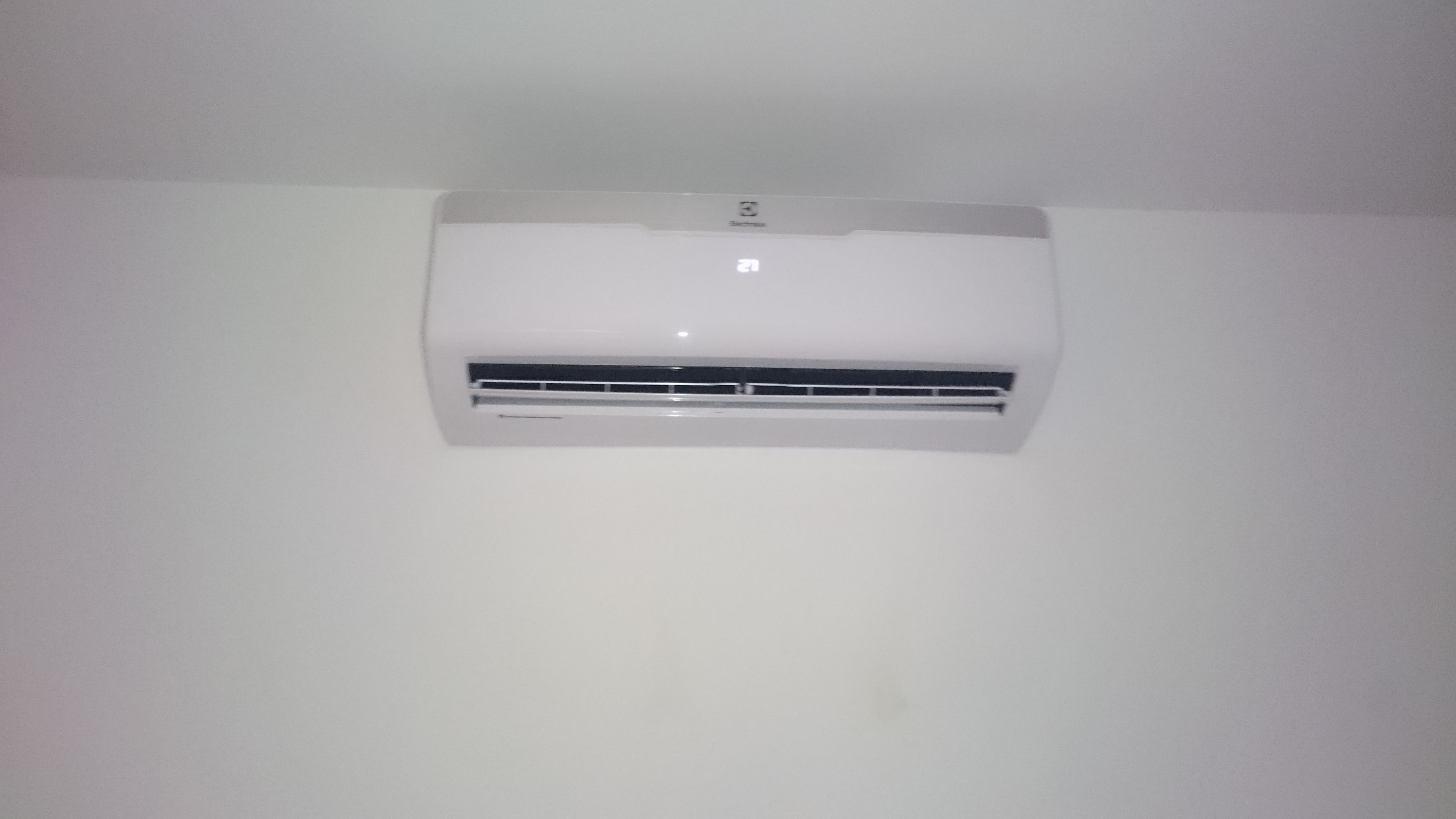

Electrolux klimatska naprava na vnaprej pripravljeni instalaciji.

Electrolux klimatska naprava                                                          Electrolux klimatska naprava zunanja enota

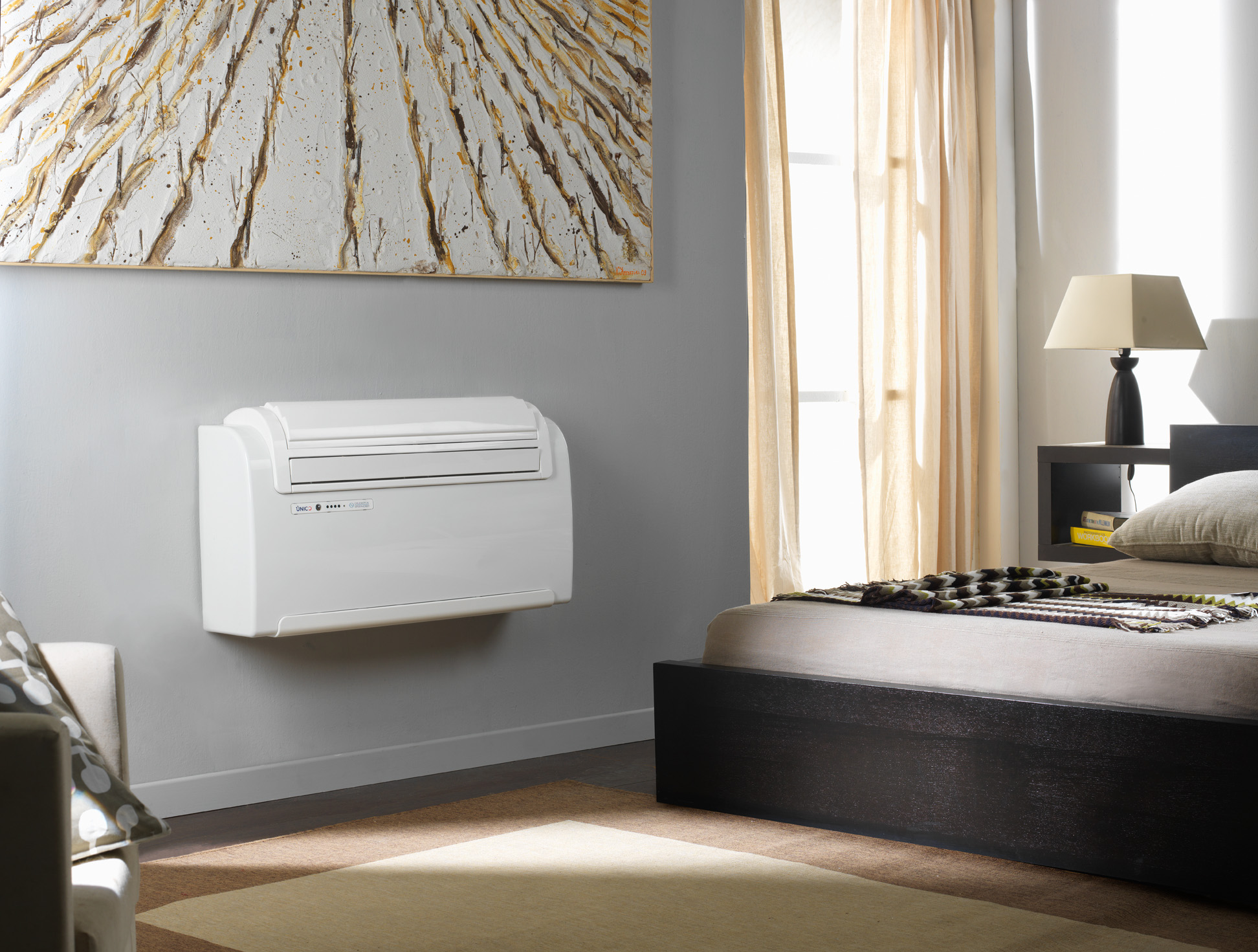

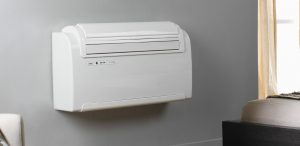

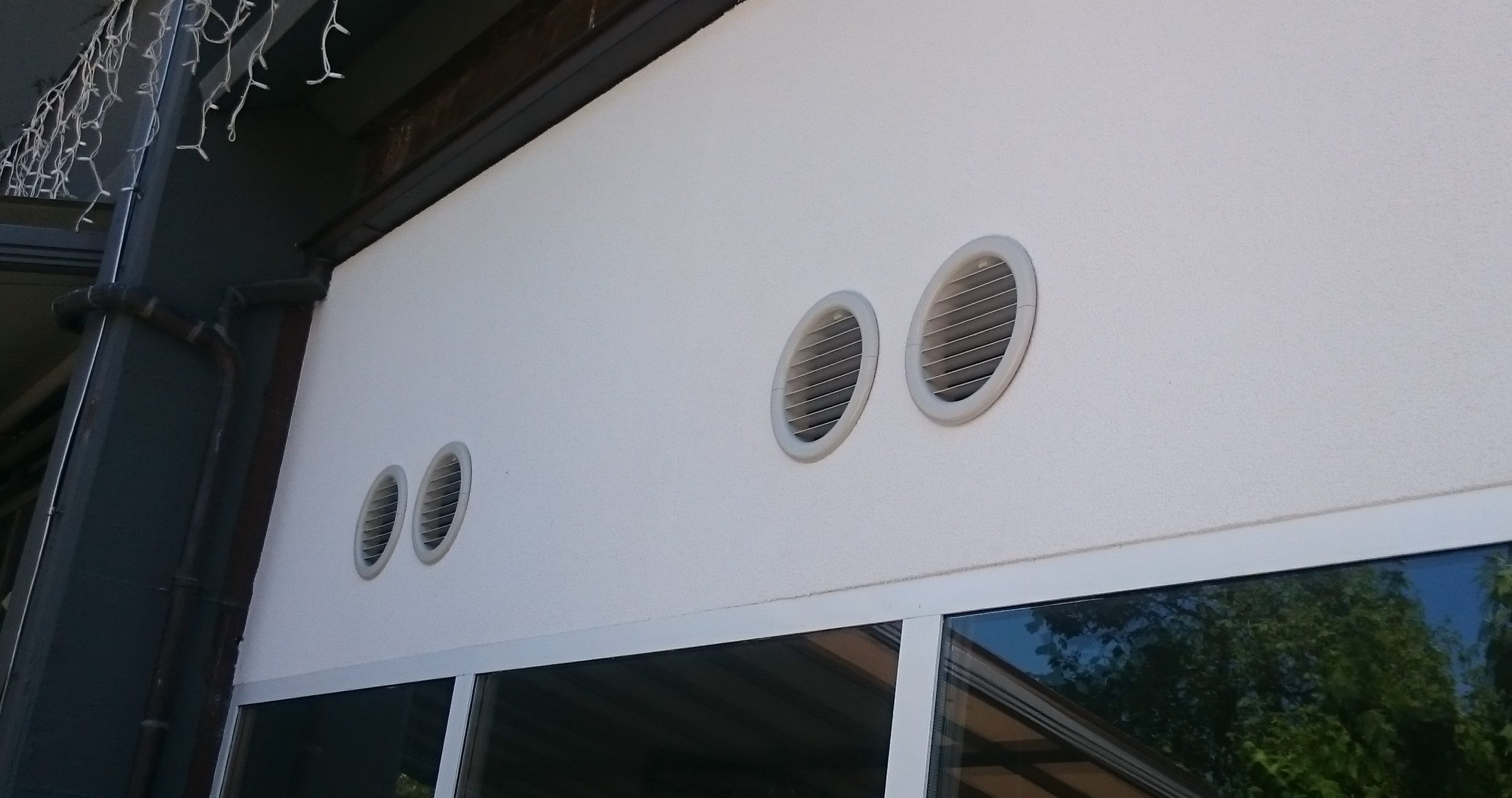

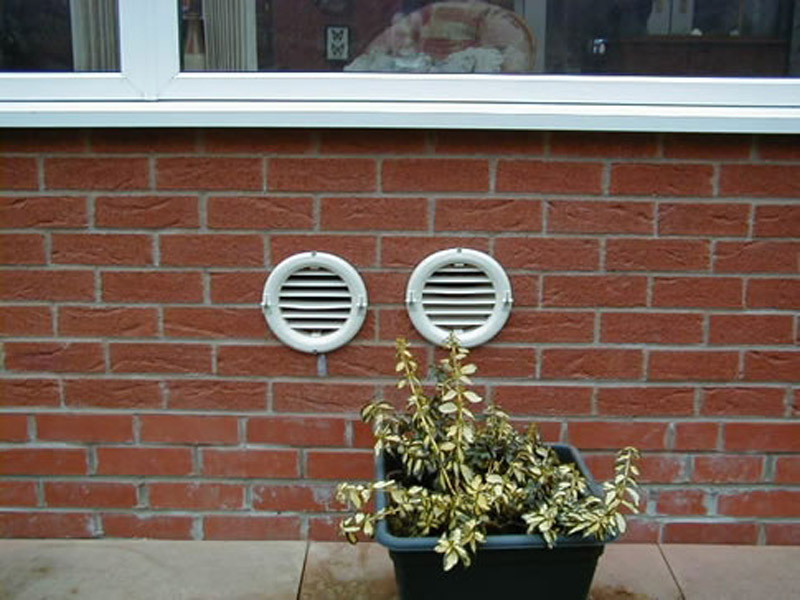

Klimatska naprava UNICO  3 kW brez zunanje enote  za  objekte kjer ni možno ali dovoljeno montirati zunanjih enot.  Klimatska naprava UNICO primerna za spomeniško zaščitene objekte.


         Klimatska naprava brez zunanje enote UNICO                  UNICO - brez zunanje enote



September 2016

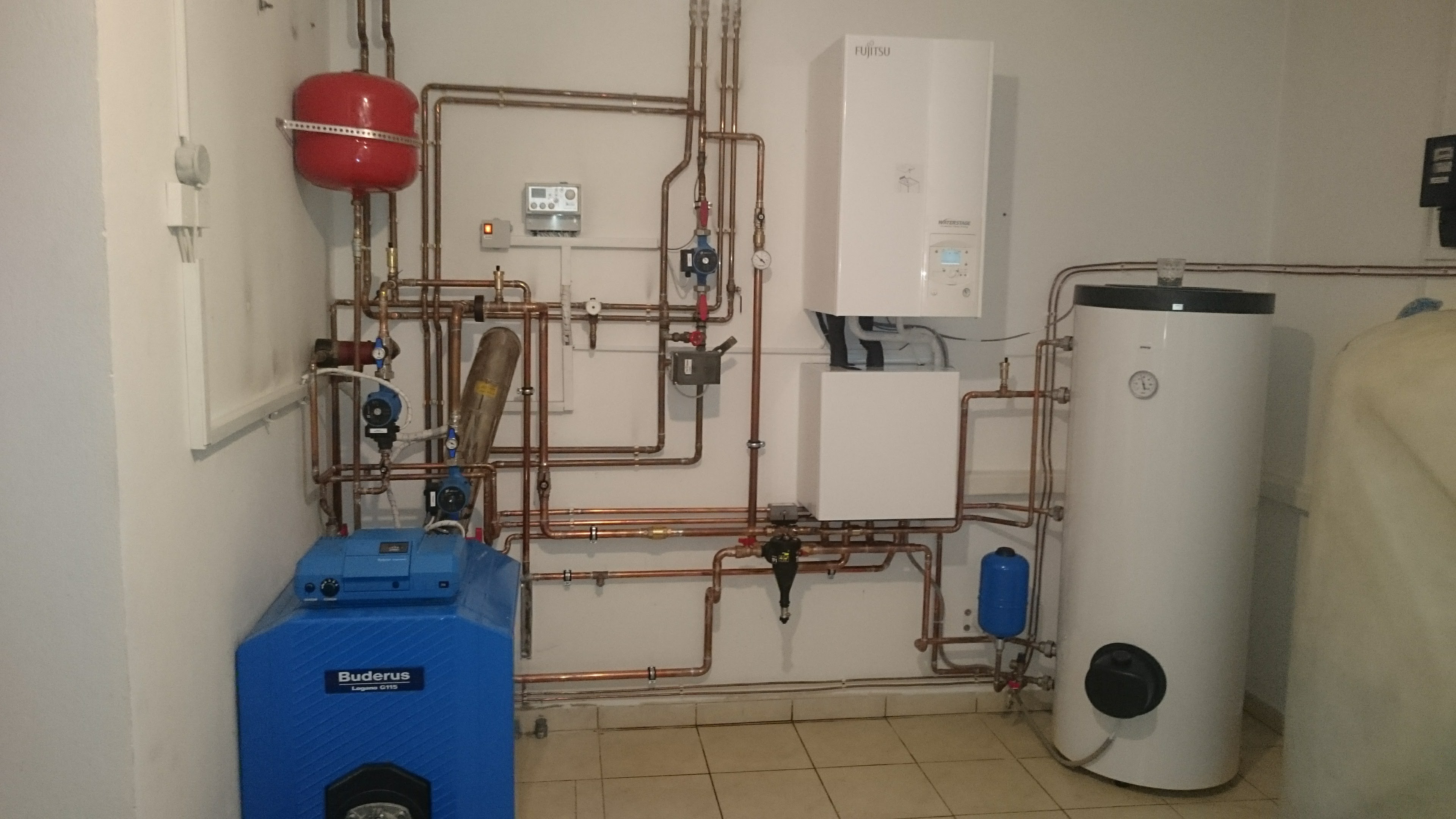

Vzporedno popolnoma ločena sistema toplotne črpalke FUJITSU 14 kW in obstoječega  kotla na olje.

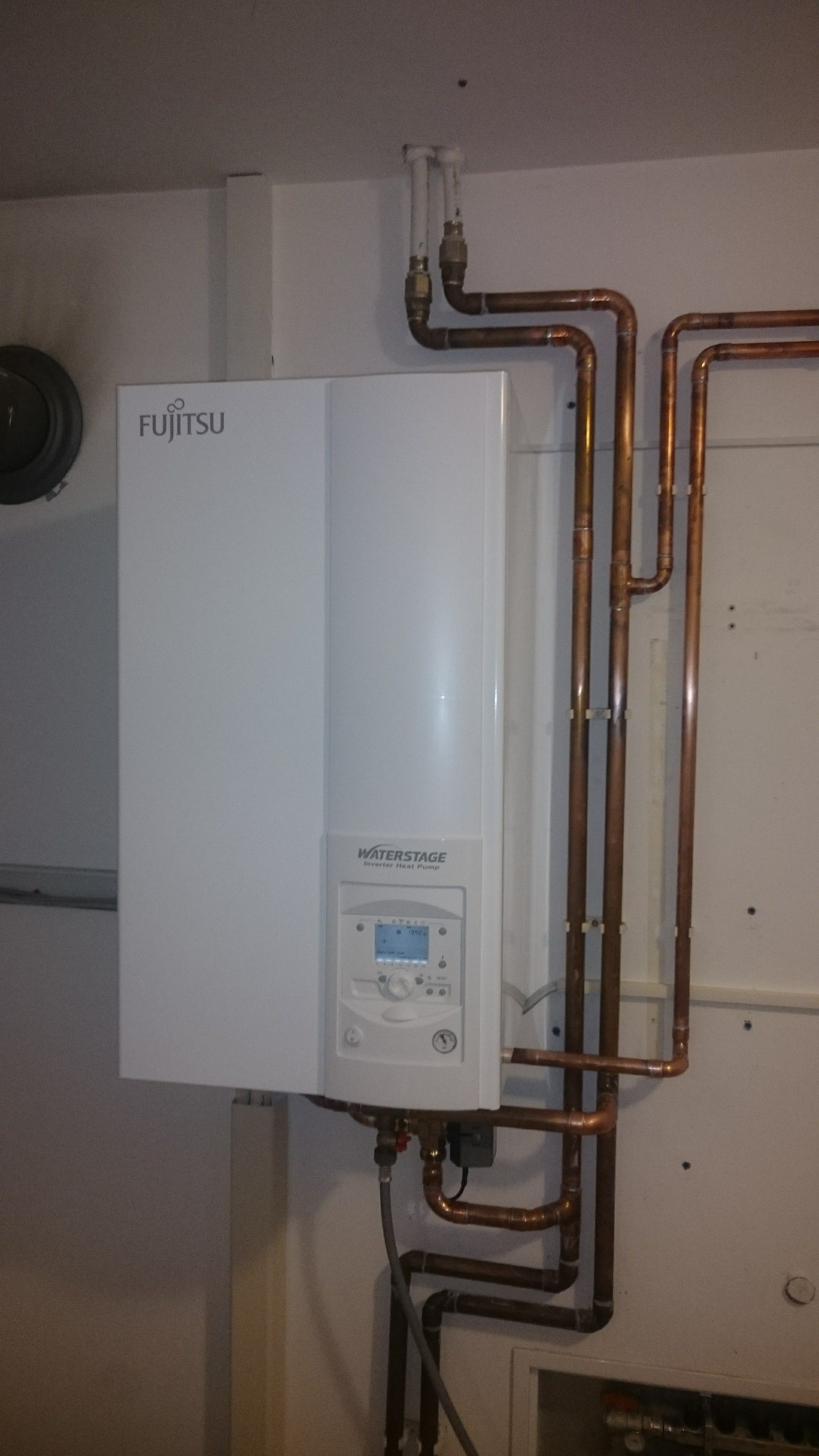

Toplotna črpalka FUJITSU WATERSTAGE  10 kW za objekt  140 m2 talno ogrevanje na objektu v Slovenskih konjicah. Namesto prej plinske peči na UNP smo stranki zaradi zmanševanja stroškov vgradili toplotno črpalko

FUJITSU WATERSTAGE 10kW



Oktober 2016

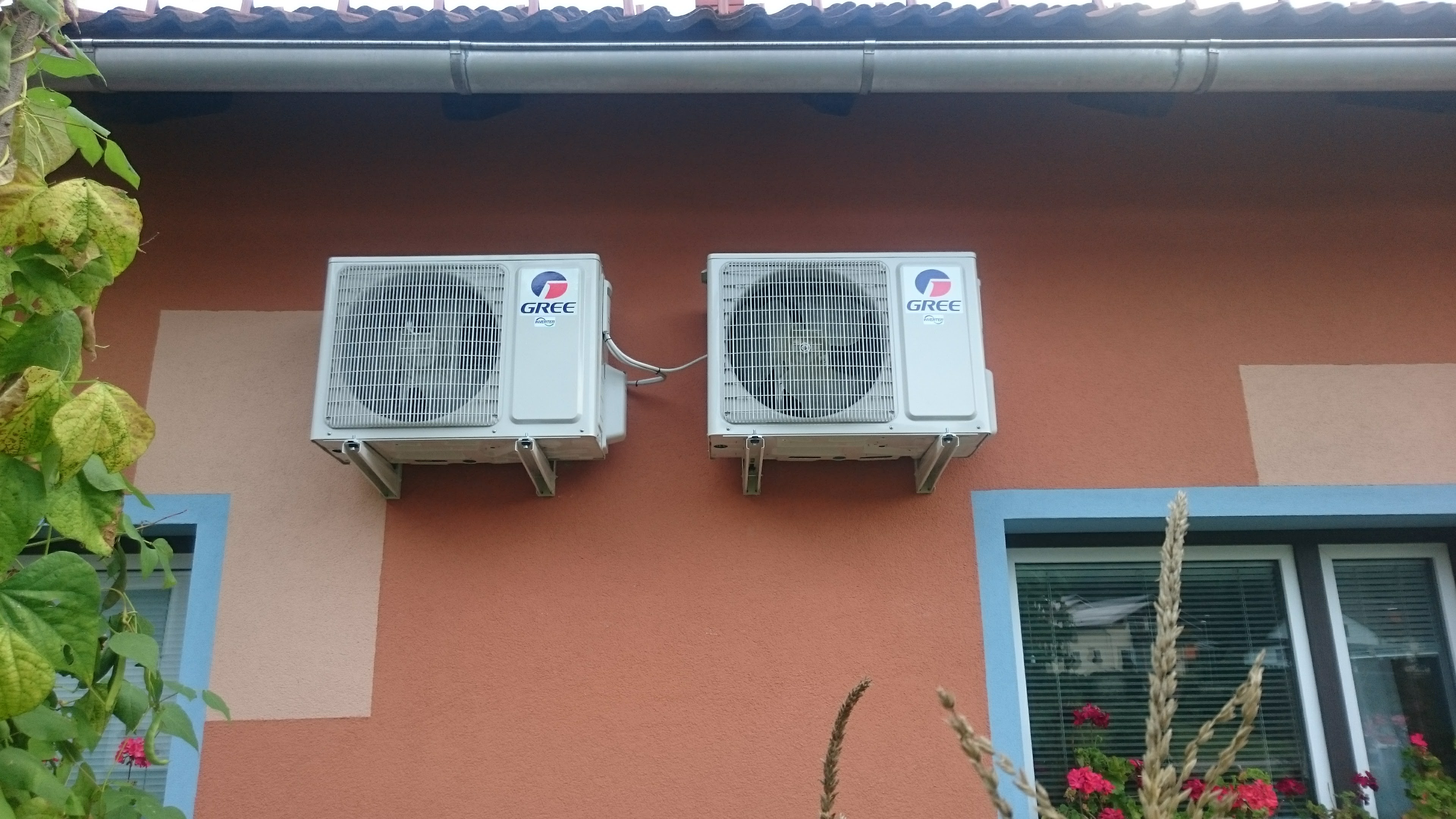

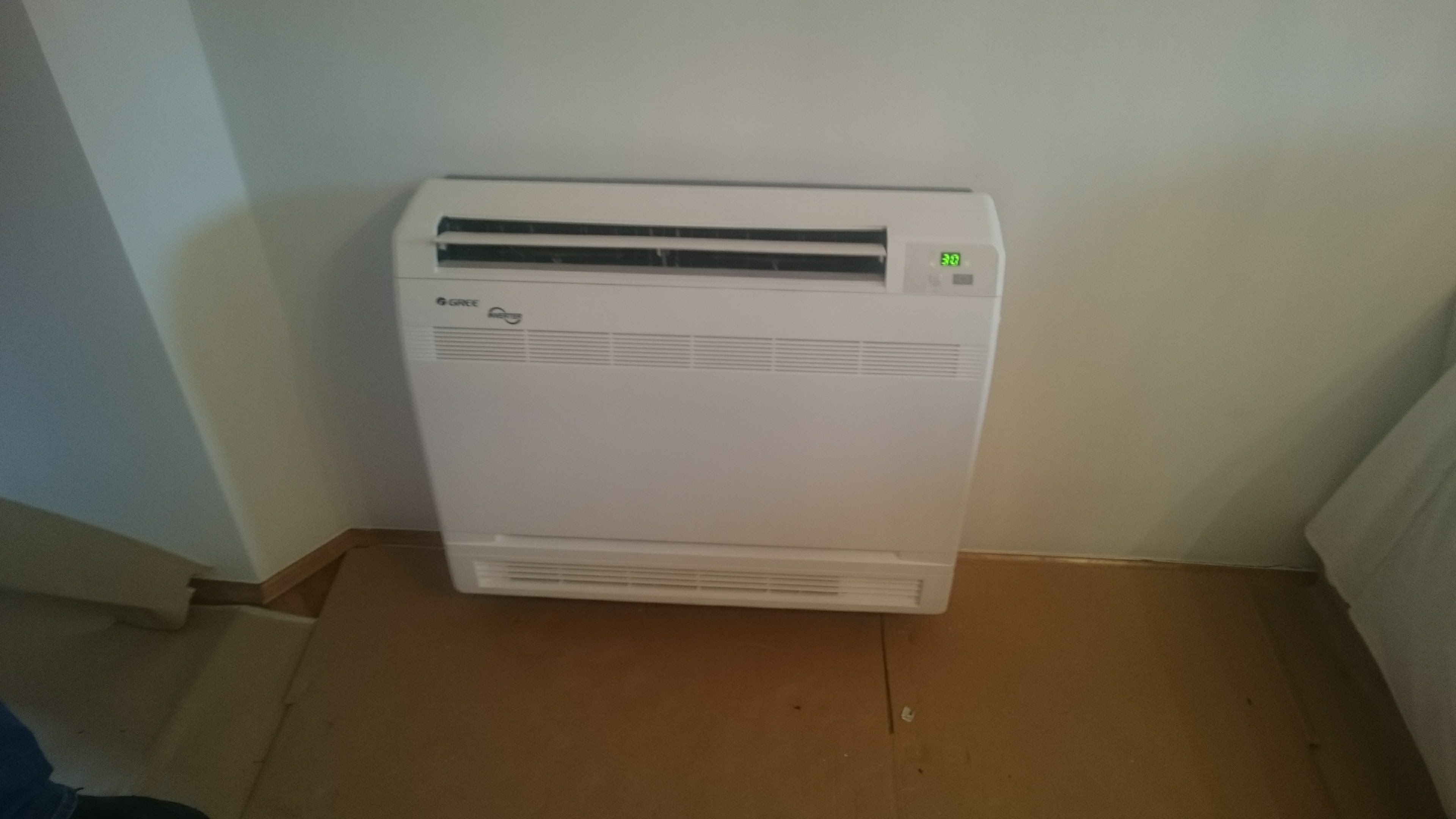

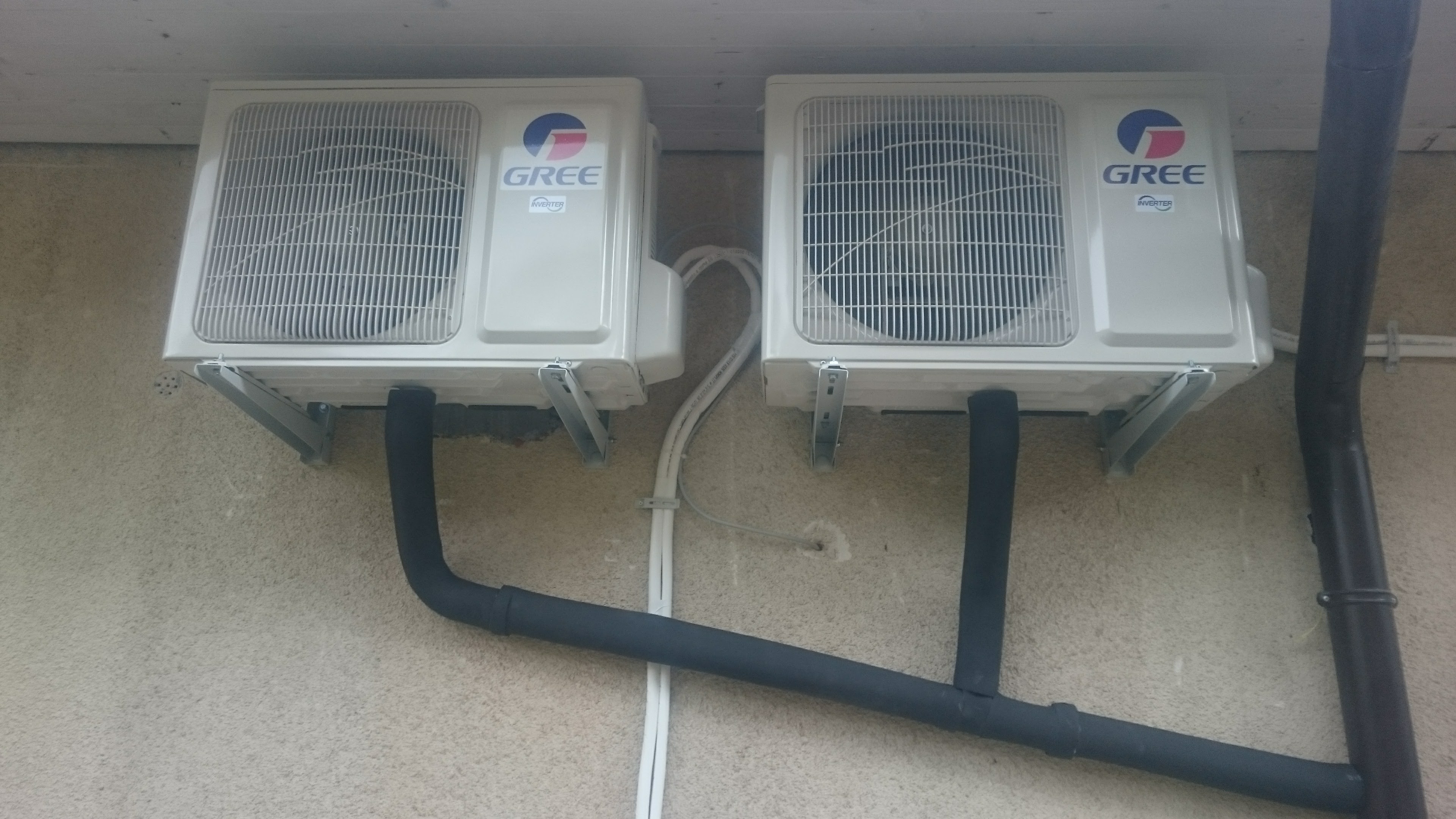

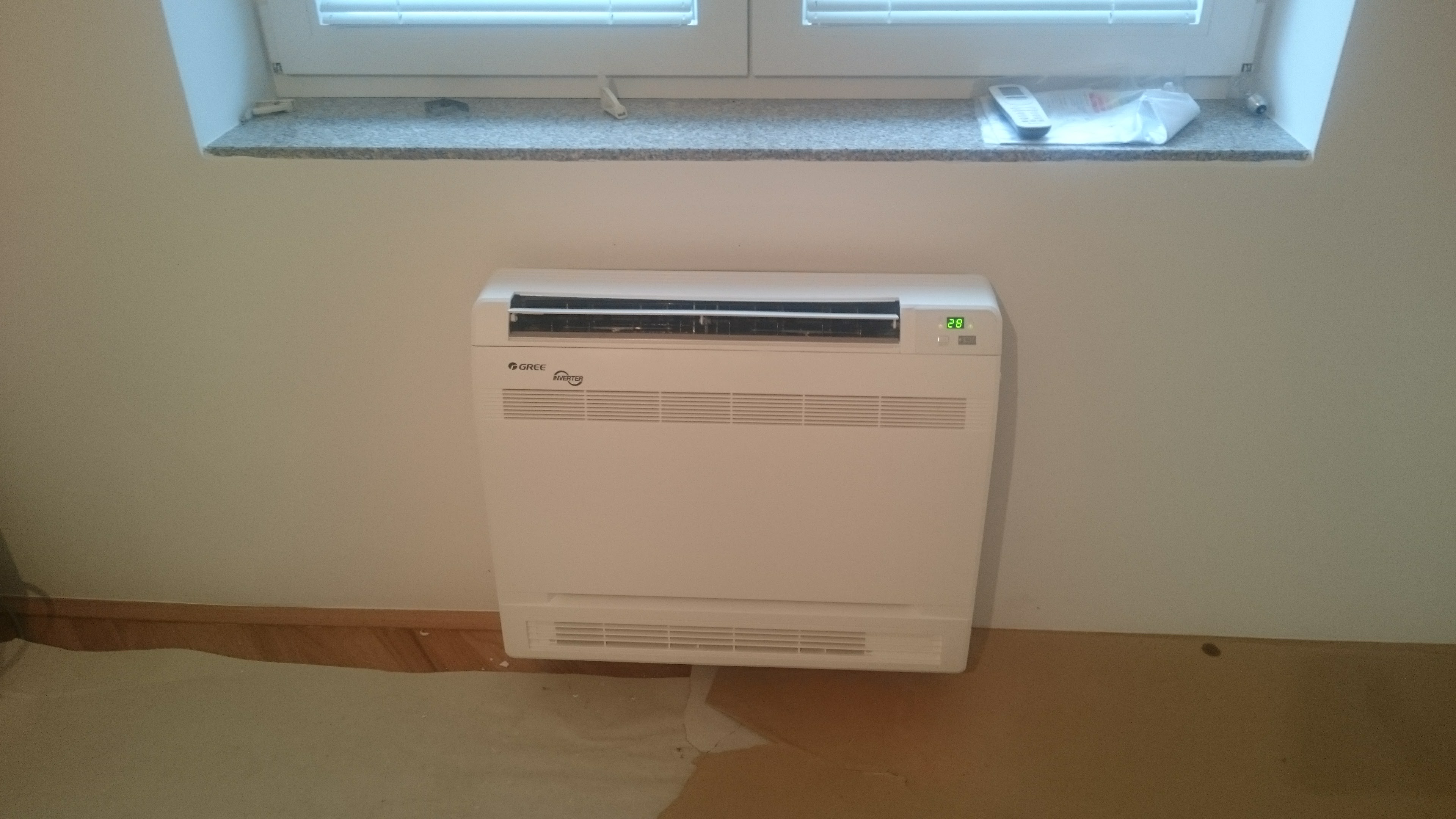

Klimatske naprave  GREE – console 2,5 in 3,5 kW za ogrevanje hiše cca 75 m2 v Laškem. Ker je bila prioriteta potreba po ogrevanju objekta smo izbrali talno enoto, ki enakomernejše ogreje prostor. Upoštevali smo pravilo grejemo  od spodaj hladimo od zgoraj.

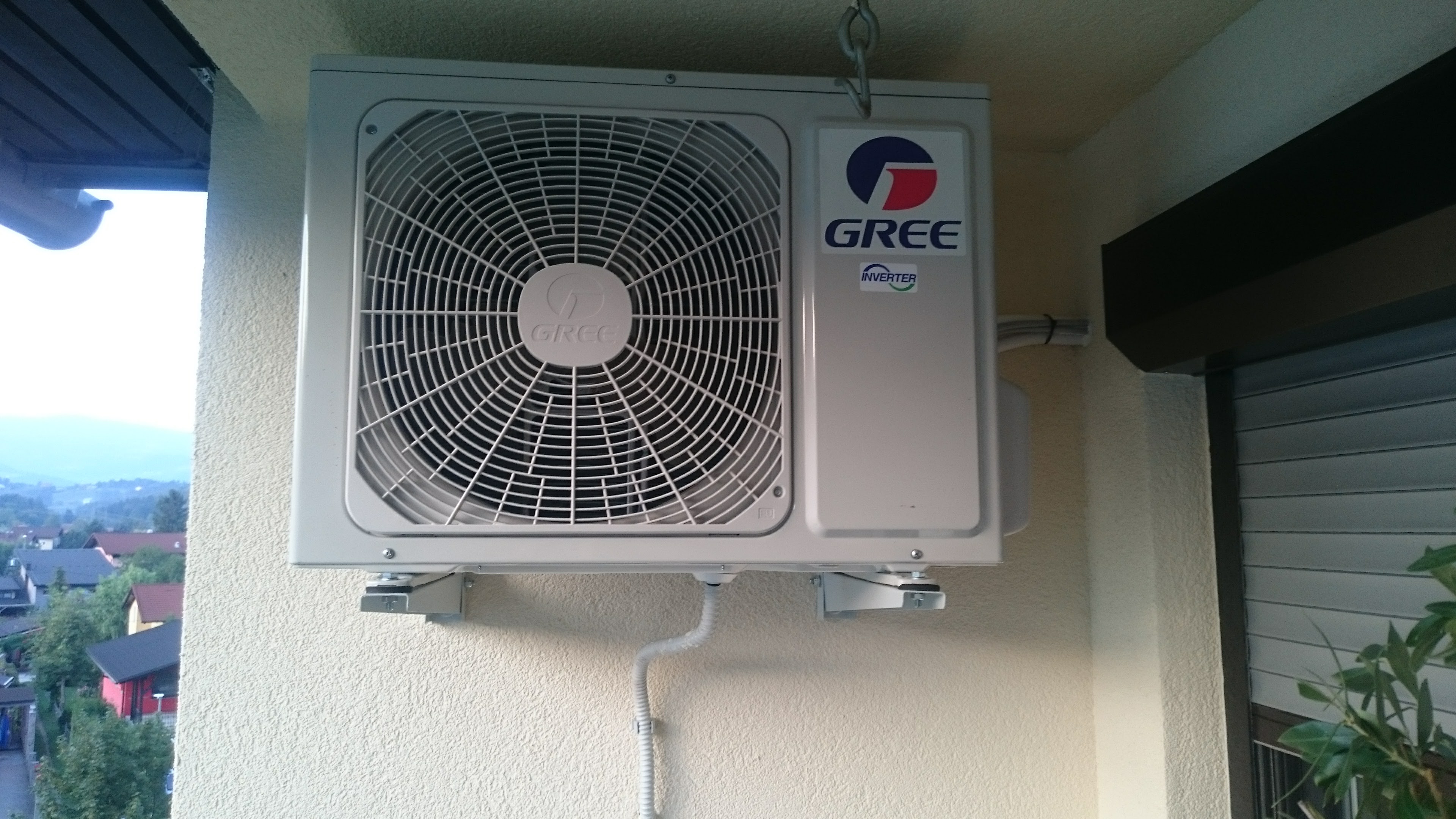

Gree console 3,5 kw in 2,5 kw zunanji enoti -gretje             Gree console 3,5 kw



Gree console 3,5 kw



November 2016

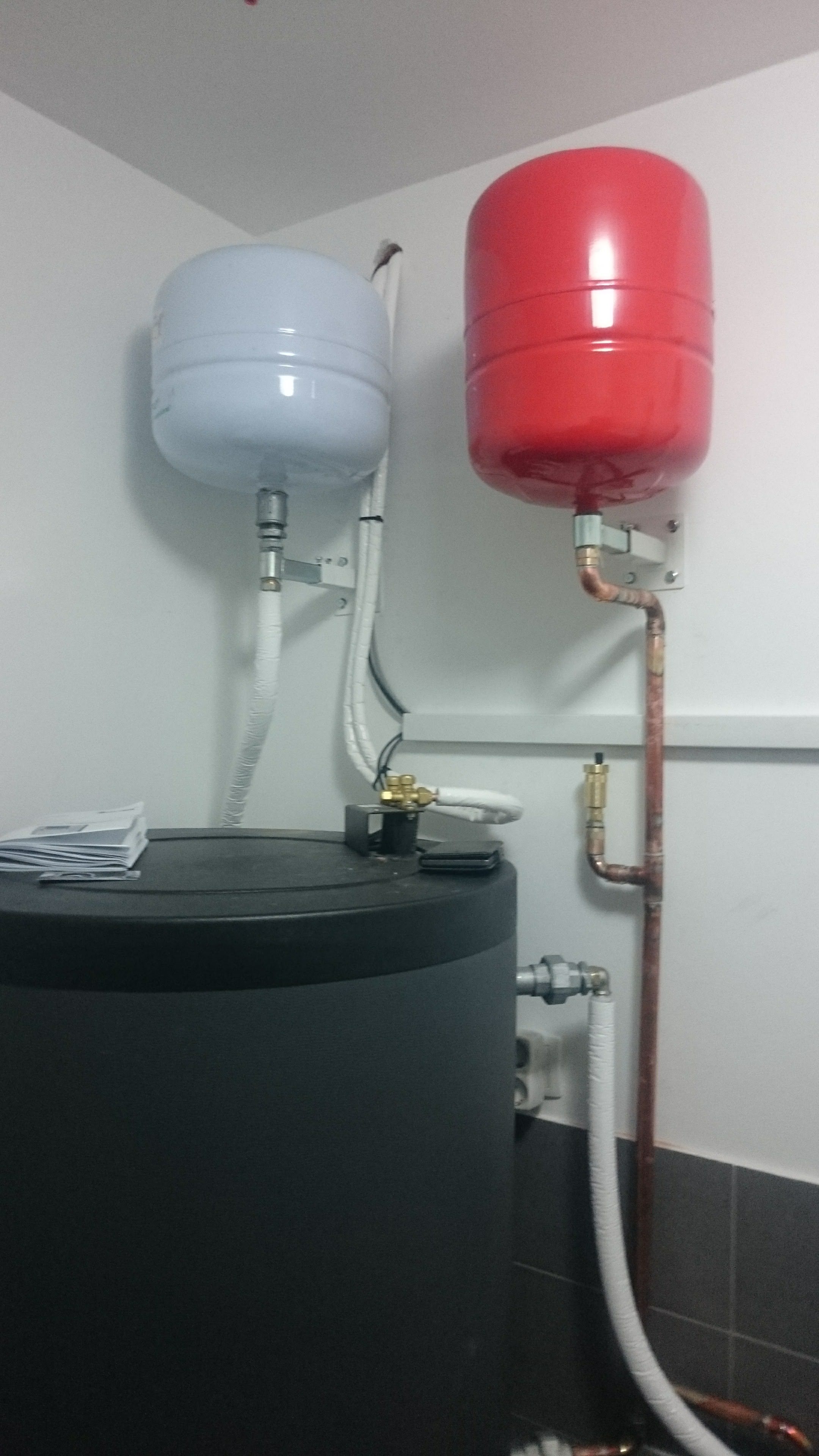

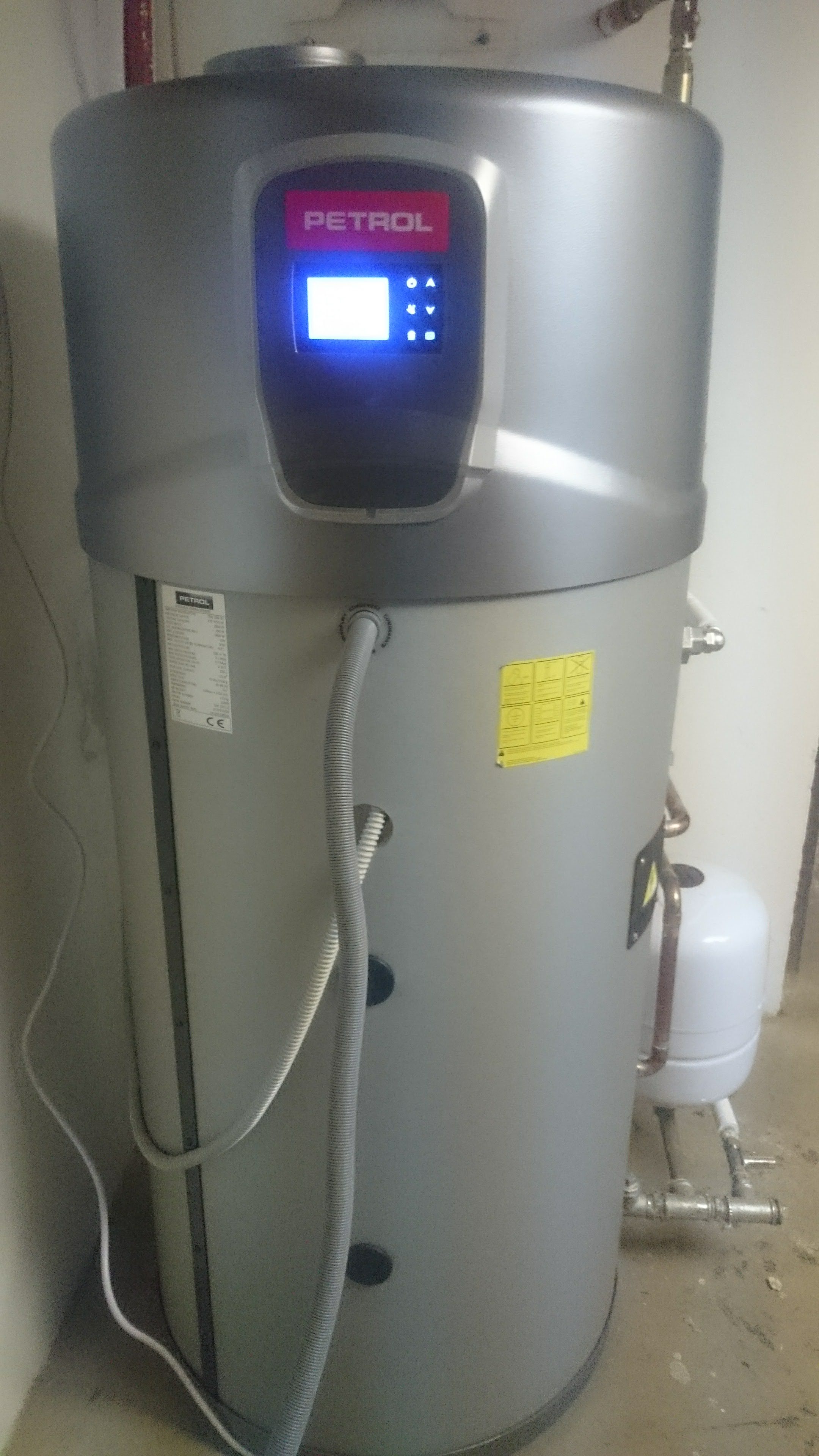

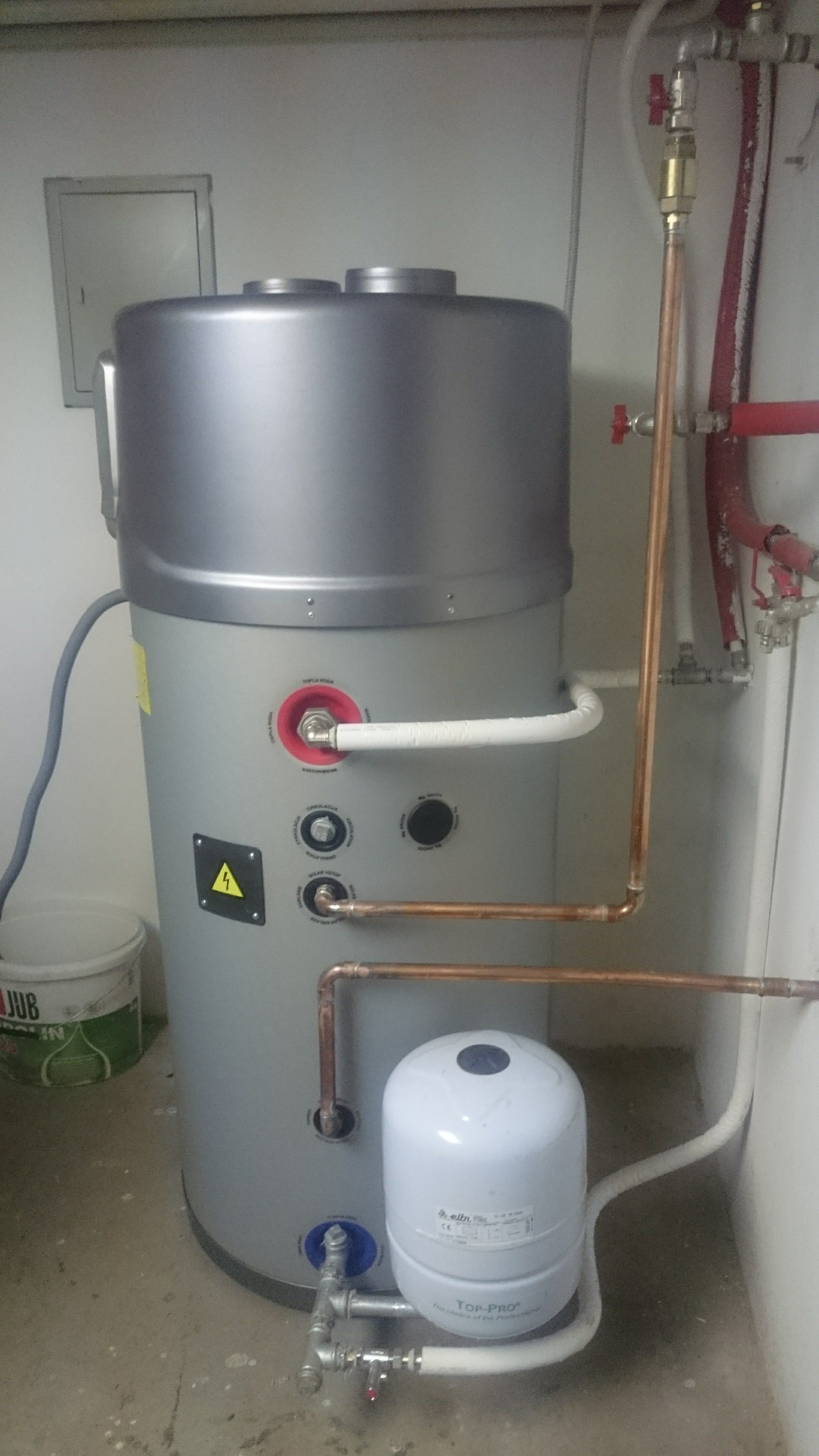

Toplotna črpalka za Ogrevanje sanitarne vode PETROL  TECHNO  TSW 200 l. Povezava z obstoječim sistemom ogrevanja – kotel na drva.

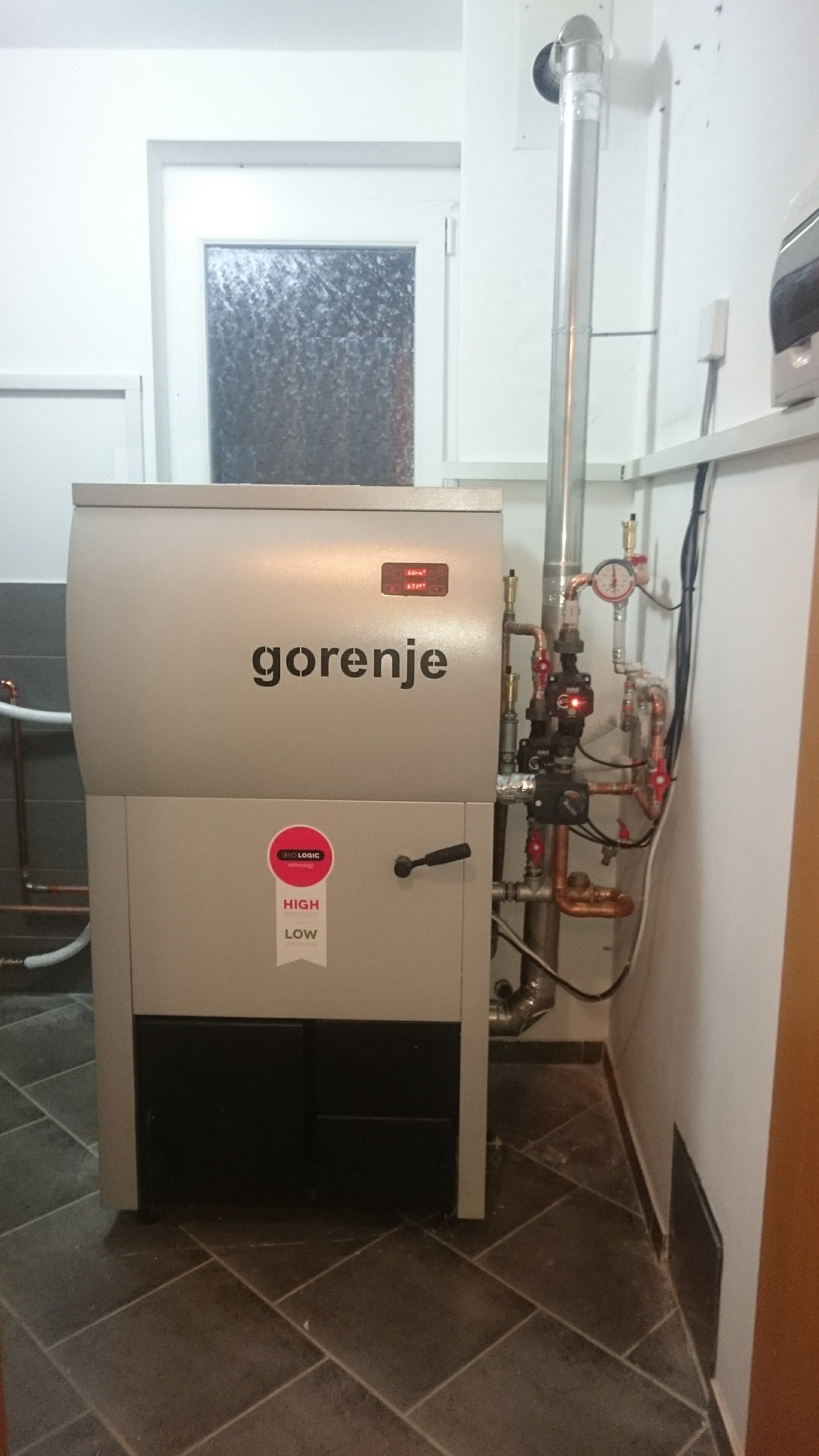

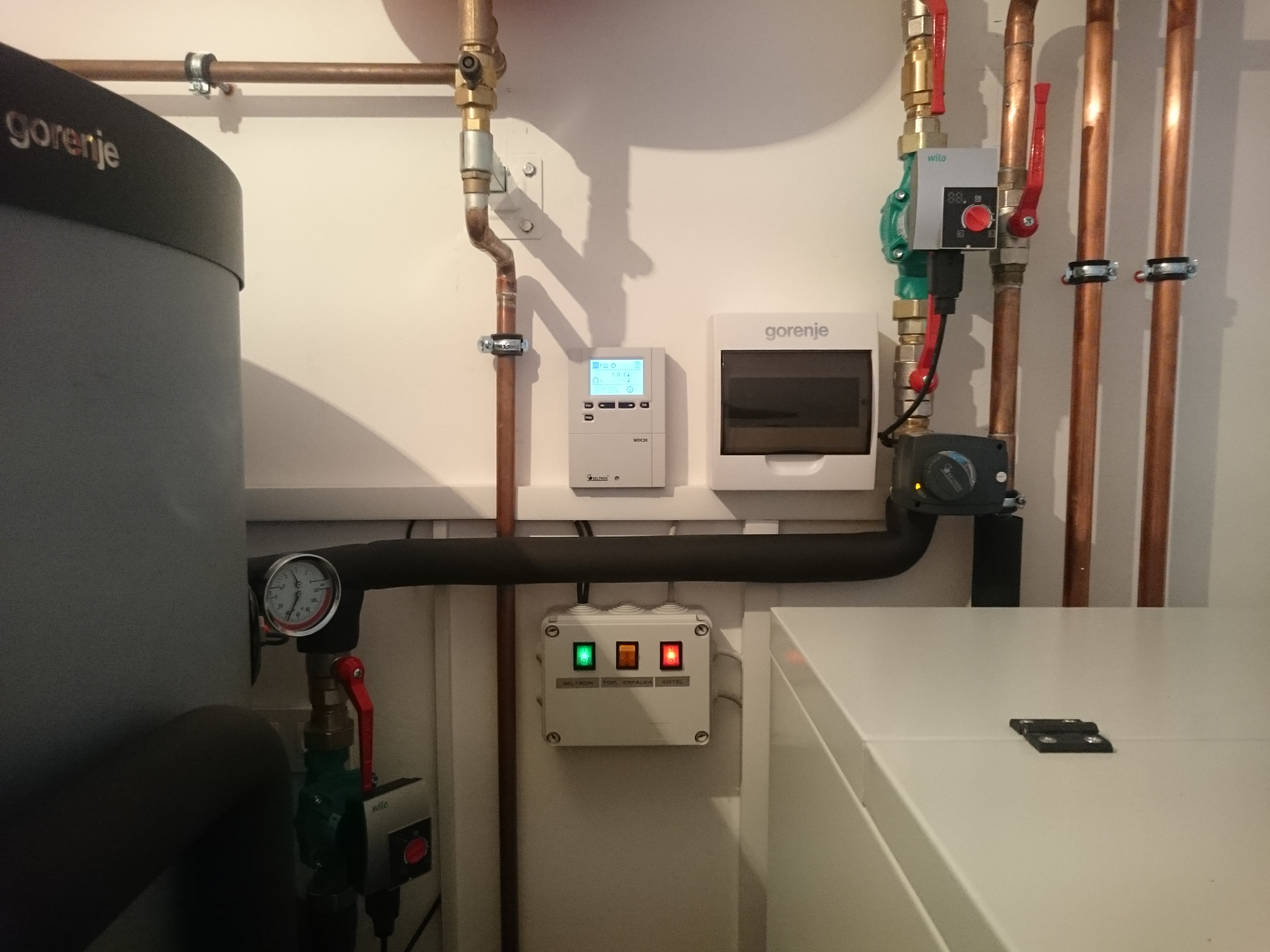

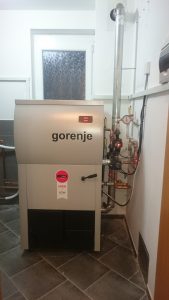

Peletni kotel GORENJE ECOLOGIC 22 kW  in GORENJE split toplotna črpalka za ogrevanje sanitarne  vode – radiatorsko ogrevanje.  Prednost ločene enote sanitarne TČ je v tem, da lahko po potrebi hladimo tudi shrambo v drugem prostoru.

Sanitarna toplotna črpalka Gorenje                                                                                            GORENJE ECOLOGIC 22 kw

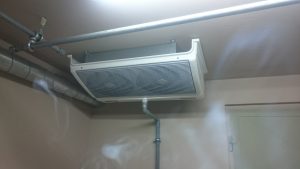

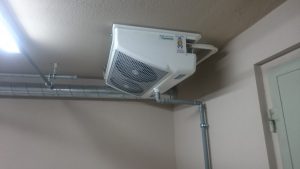

Hladilna naprava za hlajenje shrambe in sušenje mesa  od -2  do 12 stopinj na Proseniškem.

Hlajenje shrambe                    Hlajenje shrambe

 Hlajenje shrambe                   Hlajenje shrambe LU-WE



December 2016 toplotne črpalke v okolici Celja

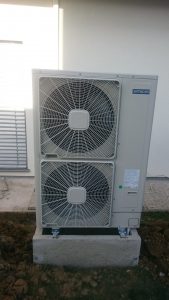

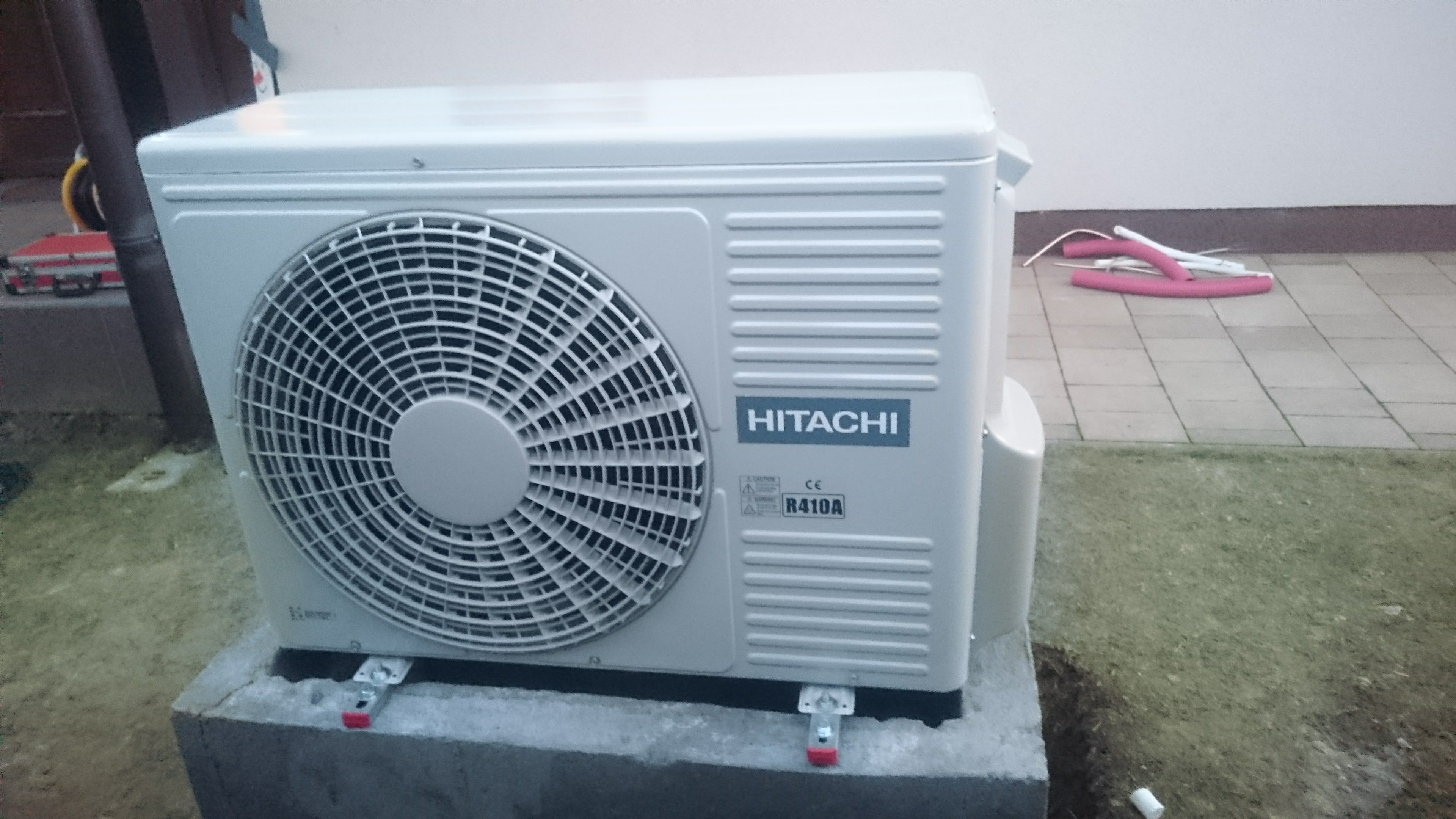

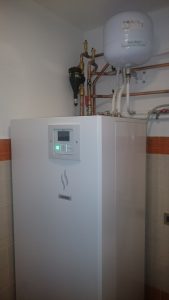

HITACHI YUTAKI S ali S combi 11kw in 7,5 kw z vgrajenim 200 ali 260l grelnikom sanitarne vode.

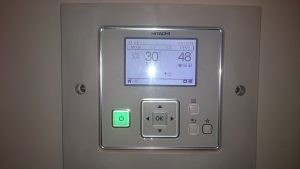

HITACHI YUTAKI KRMILNA ENOTA HFE                       HITACHI YUTAKI 7,5 kW zunanja enota



HITACHI YUTAKI S COMBI                                                                                            HITACHI YUTAKI 11kW

HITACHI YUTAKI S NOTRANJA ENOTA

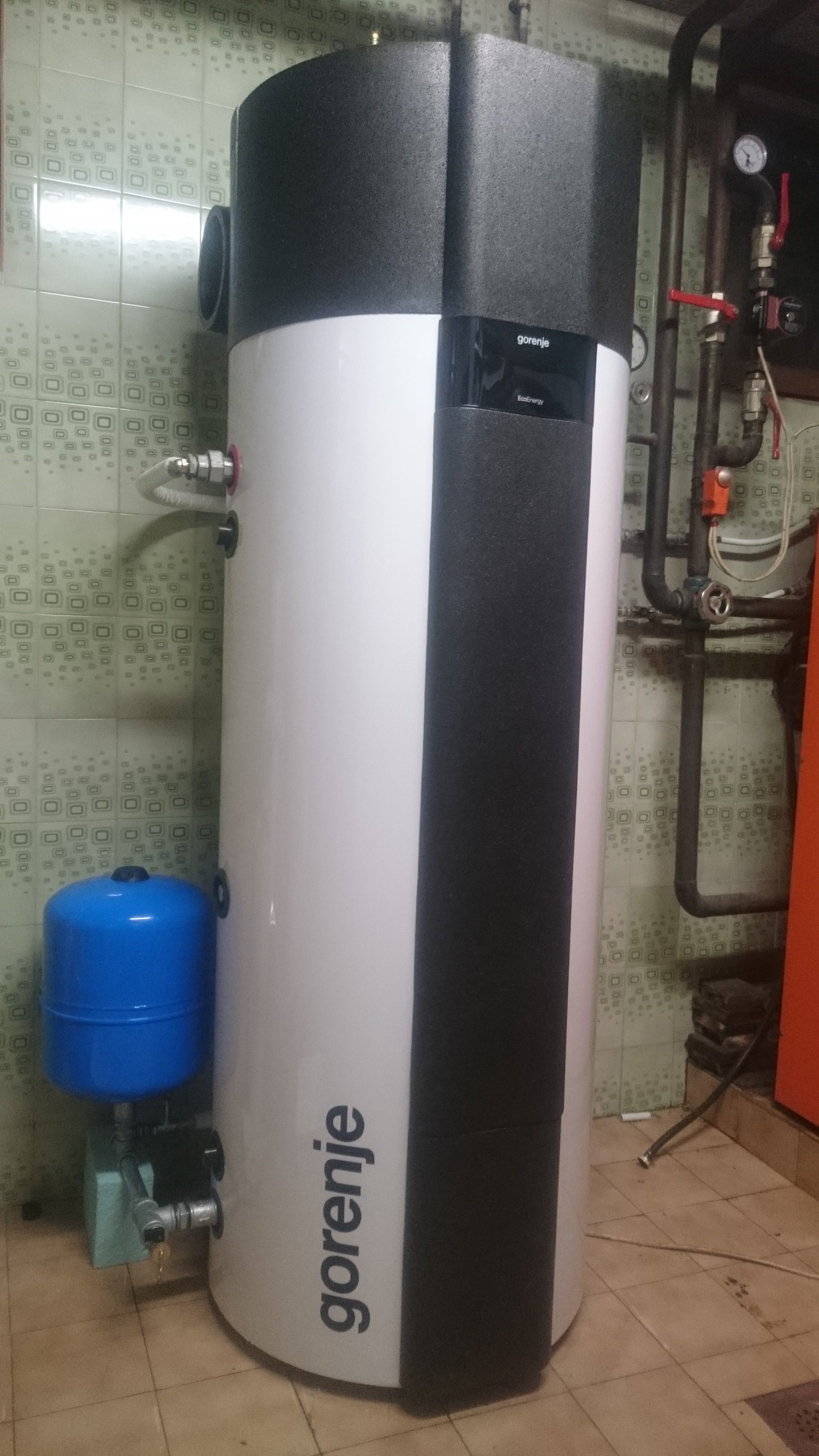

Sanitarna toplotna črpalka Gorenje z vodenim zrakom, možno vodit zrak preko cevi in hladiti sosednji prostor.
